Câble coaxial perméable RoHS de signal de rayonnement grand-angulaire d'intérieur de couverture

Câble perméable de rayonnement grand-angulaire d'intérieur de couverture

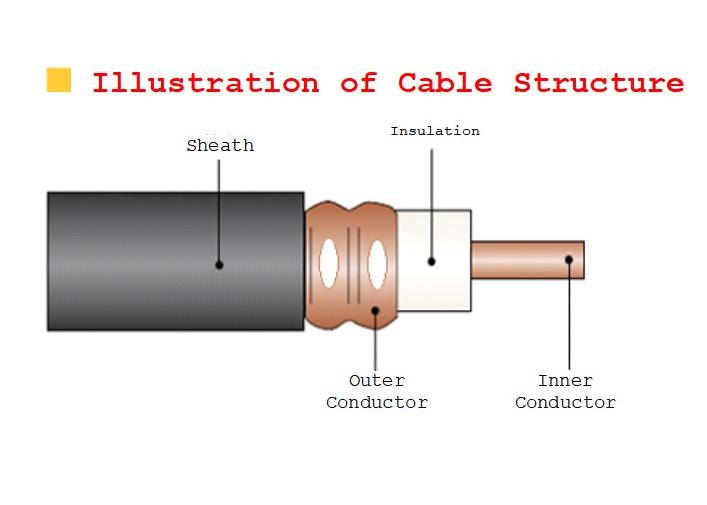

• Paramètres structurels

  Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
  HLRCACY (Z) - 50-12F (1/2 ")	Fil en aluminium plaqué de cuivre	4.80mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	13.50mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	15.80mm
  HLRCTCY (Z) - 50-22F (7/8")	Tube de cuivre lisse	9.00mm			24.00mm		27.80mm


• Propriétés mécaniques et environnementales

  Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  HLRCACY (Z) - 50-12F (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22F (7/8")	250mm	300mm	1300N


• Propriétés électriques

  Modèle de produit		HLRCACY (Z) - 50-12F (1/2 ")	HLRCTCY (Z) - 50-22F (7/8")
  Impédance caractéristique moyenne (Ω)		50±2
  Débit de transmission		90%
  Capacité (pF/m)		76
  Résistance diélectrique (V, C.C, 1min)		6000	10000
  Résistance d'isolation minimum (MΩ·kilomètre)		10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)		8000	8000
  Atténuation longitudinale dB/100m ±5%,℃ 20	800MHz	7,3	4,2
  	900MHz	8,0	4,5
  	1800MHz	12,8	7,3
  	1900MHz	13,2	7,8
  	2000MHz	14,2	8,0
  	2200MHz	15,0	9,1
  	2400MHz	16,6	9,7
  	2600MHz	18,5	10,5
  	2700MHz	18,8	11,1
  	3400MHz	25,5	14,0
  	3500MHz	28,1	14,7
  	3600MHz	29,5	15,6
  Perte d'accouplement dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
