Câble perméable de communication ferroviaire de GSM-R

câble perméable de 24.00mm

Description de produit

Câble perméable 24.00mm de communication ferroviaire de GSM-R 9.00mm

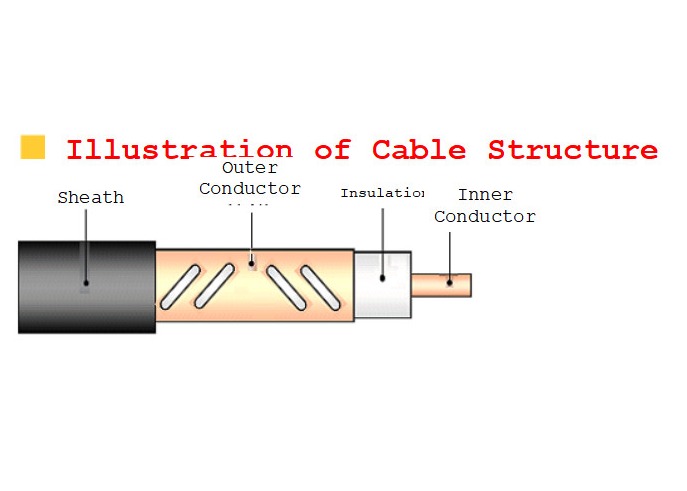

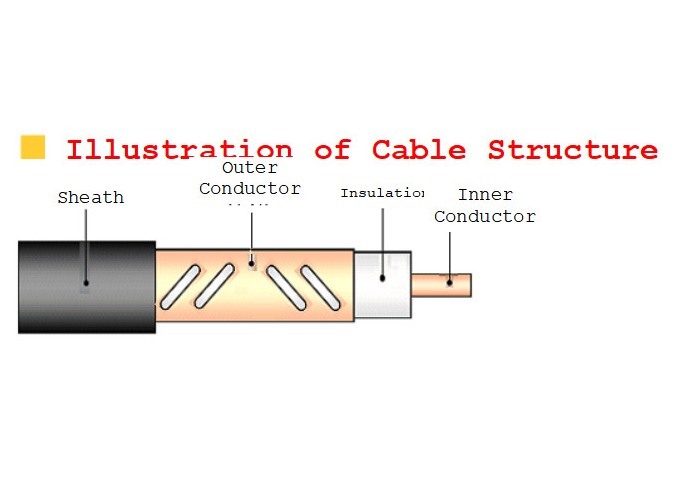

Paramètres structurels

Modèle de produit		Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
		Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
WDZ-SLYWY-50-22	Ⅱ	Tube de cuivre lisse	9.00mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	24.00mm	Polyoléfine ignifuge sans halogène de basse fumée	27.50mm
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	Tube de cuivre lisse	13.10mm			34.00mm		38.00mm
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	Tube de cuivre ondulé de spirale	17.40mm			44.00mm		48.00mm
	Ⅲ

Propriétés mécaniques et environnementales

Modèle de produit		Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
WDZ-SLYWY-50-22	Ⅱ	280mm	550mm	2300N	-55℃~+85℃	-40℃~+70℃
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	380mm	750mm	3000N
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	490mm	1000mm	1700N
	Ⅲ

Propriétés électriques

Modèle de produit		WDZ-SLYWY-50-22		WDZ-SLYWY-50-32		WDZ-SLYWY-50-42
		Ⅱ	Ⅲ	Ⅱ	Ⅲ	Ⅱ	Ⅲ
Impédance caractéristique moyenne (Ω)		50±2
Résistance diélectrique (V, C.C, 1min)		10000		10000		15000
Résistance d'isolation minimum (MΩ·kilomètre)		10000
Essai d'étincelle de gaine (V, C.A., valeur efficace)		8000		10000		10000
Atténuation longitudinale dB/100m ±5%,℃ 20	455~461MHz	3,0	—	2,2	—	1,8	—
	465~471MHz
	885~889MHz	5,3	5,0	4,3	3,0	2,9	2,4
	930~934MHz
Perte d'accouplement dB±5dB 95%, 2m	455~461MHz	75	—	75	—	75	—
	465~471MHz
	885~889MHz	69	69	69	69	68	69
	930~934MHz
VSWR maximum	455~461MHz	≤1.30	—	≤1.30	—	≤1.30	—
	465~471MHz	≤1.30	—	≤1.30	—	≤1.30	—
	885~889MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
	930~934MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
