Câble perméable de communication par radio mobile publique

câble perméable de 17.40mm

Description de produit

Câble perméable 17.40mm 44.00mm de communication par radio mobile publique

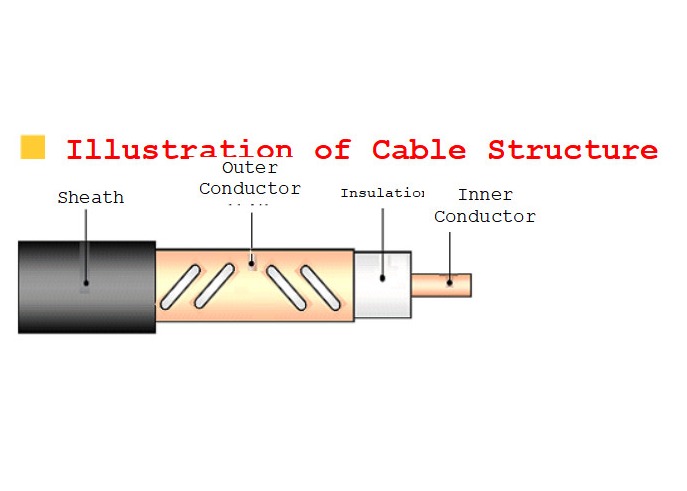

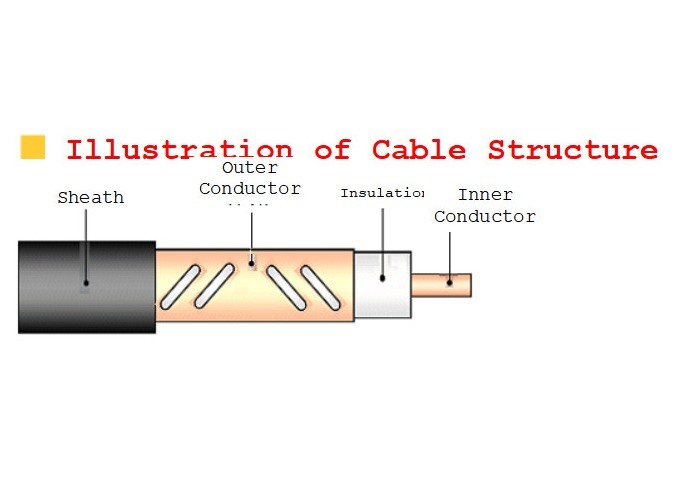

Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
Modèle de produit	Matériel	Diamètre	Isolation	Matériel	Diamètre	Matériel	Diamètre
HLRCACY (Z) - 50-12H (1/2 ")	Fil en aluminium plaqué de cuivre	4.80mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	13.50mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	15.80mm
HLRCTCY (Z) - 50-22H (7/8")	Tube de cuivre lisse	9.00mm			24.00mm		27.80mm
HLRCTCY (Z) - 50-32H (1-1/4")	Tube de cuivre lisse	13.10mm			34.00mm		38.00mm
HLRHTCY (Z) - 50-42H (1-5/8")	Tube de cuivre ondulé de spirale	17.40mm			44.00mm		49.00mm

Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
HLRCACY (Z) - 50-12H (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
HLRCTCY (Z) - 50-22H (7/8")	250mm	300mm	1300N
HLRCTCY (Z) - 50-32H (1-1/4")	400mm	500mm	2000N
HLRHTCY (Z) - 50-42H (1-5/8")	500mm	700mm	2500N

Propriétés électriques

Modèle de produit		HLRCACY (Z) - 50-12H (1/2 ")	HLRCTCY (Z) - 50-22H (7/8")	HLRCTCY (Z) - 50-32H (1-1/4")	HLRHTCY (Z) - 50-42H (1-5/8")
Impédance caractéristique moyenne (Ω)		50±2
Débit de transmission		90%
Capacité (pF/m)		76
Résistance diélectrique (V, C.C, 1min)		6000	10000	10000	15000
Résistance d'isolation minimum (MΩ·kilomètre)		10000
Essai d'étincelle de gaine (V, C.A., valeur efficace)		8000	8000	10000	10000
Atténuation longitudinale dB/100m ±5% ℃ 20	800MHz	7,5	4,3	2,6	2,2
	900MHz	8,2	4,7	3,0	2,3
	1800MHz	12,8	8,6	4,9	3,5
	1900MHz	13,5	8,9	5,5	3,7
	2000MHz	14,2	10,0	5,7	3,9
	2200MHz	15,2	11,5	6,1	4,5
	2400MHz	16,5	13,3	7,6	4,9
	2600MHz	17,3	13,9	7,8	5,8
	2700MHz	18,2	14,4	8,1	6,5
Perte d'accouplement dB±5dB 95%, 2m	800MHz	73	78	75	71
	900MHz	72	75	73	71
	1800MHz	70	75	72	70
	1900MHz	70	75	68	70
	2000MHz	70	75	72	70
	2200MHz	70	75	72	70
	2400MHz	70	70	71	70
	2600MHz	69	70	75	68
	2700MHz	70	70	75	68
Rapport d'onde stationnaire de tension (VSWR)	690~960MHz	≤1.30
	1700~1900MHz	≤1.30
	1920~2050MHz	≤1.30
	2100~2200MHz	≤1.30
	2300~2500MHz	≤1.30
	2560~2700MHz	≤1.30

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	Wuhan ETERN Optoelectronics
Certification:	RoHS
