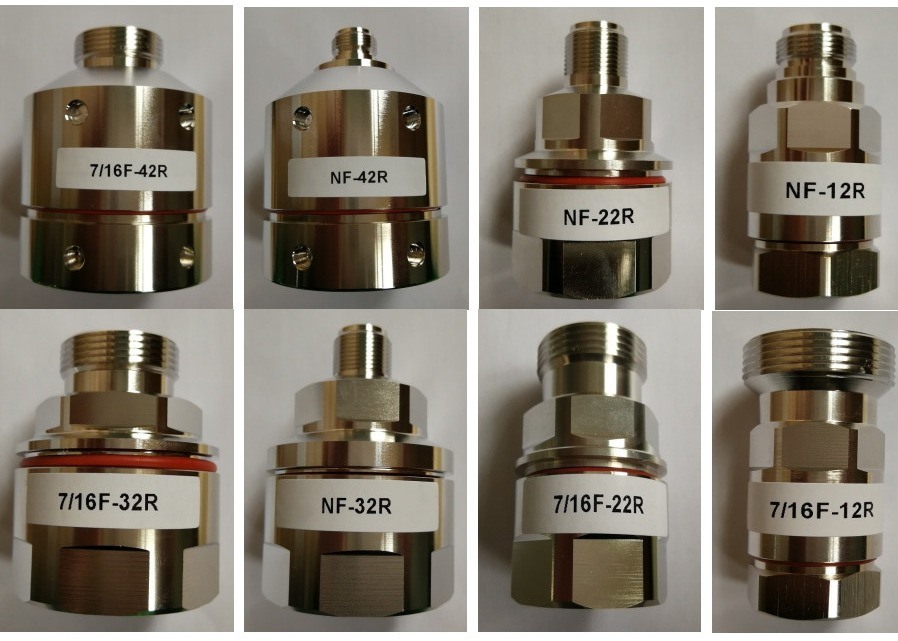

50 ohms de rf de connecteur de radiofréquence bas VSWR pour la communication mobile

50 ohms de rf de connecteur de radiofréquence bas VSWR pour la communication mobile

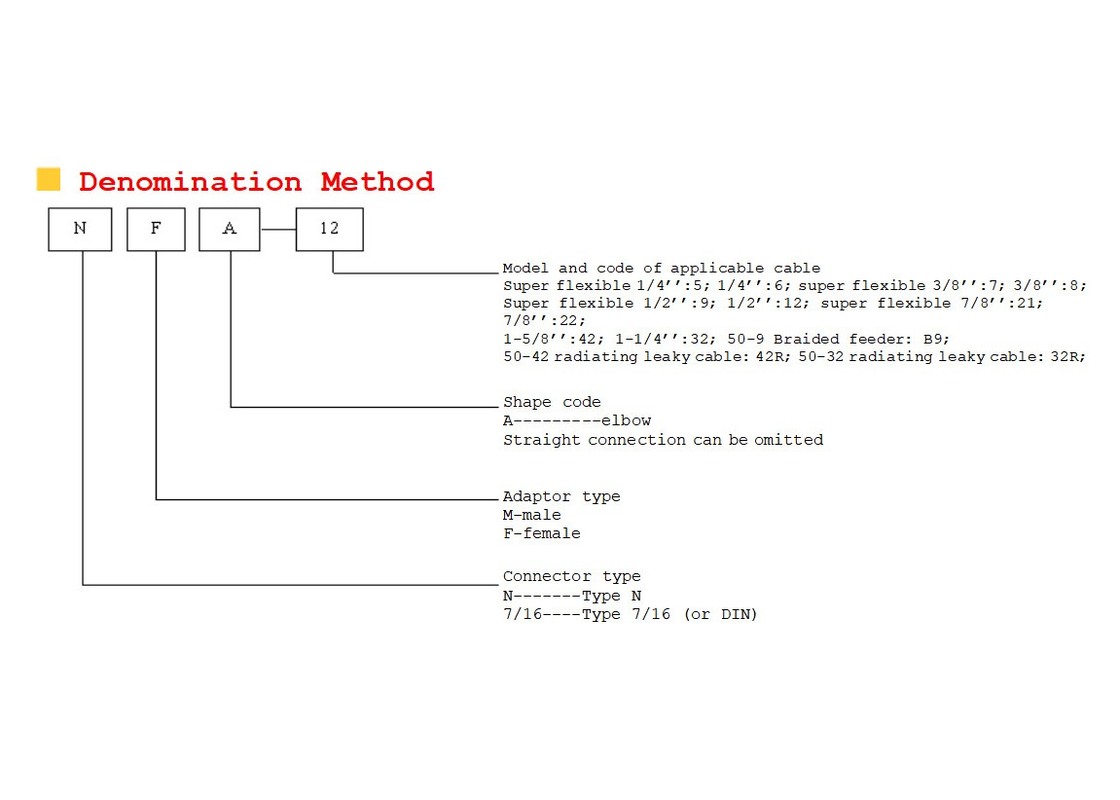

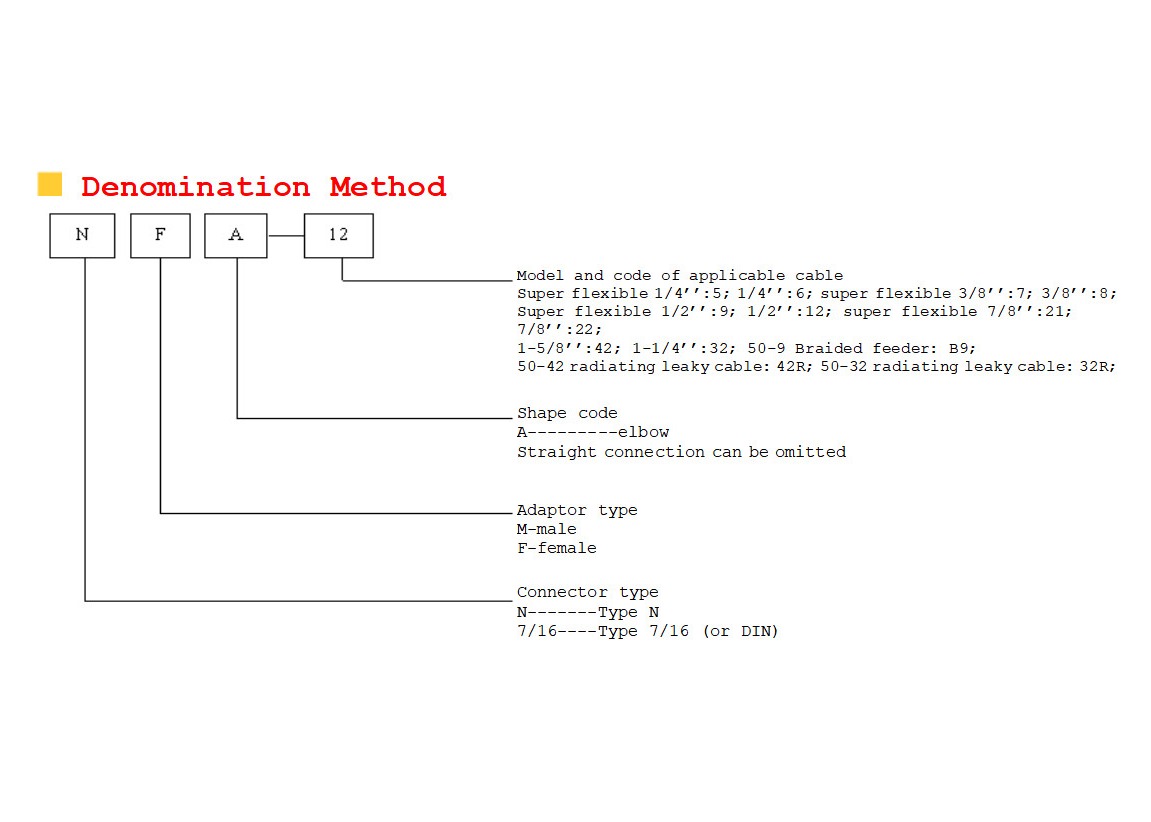

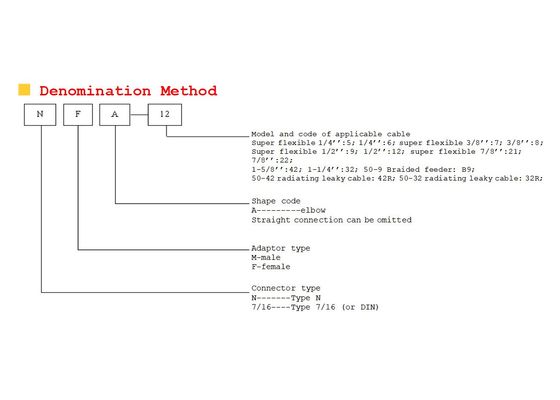

type connecteur coaxial de n
connecteur coaxial de vacarme

Normes mises en application

Connecteurs coaxiaux de la radiofréquence 50Ω de YD/T 1967-2018 pour la communication mobile

Connecteurs de radiofréquence de GB/T 11313.1-2013. Partie : Spécifications génériques. Conditions générales et méthodes de mesure

Connecteurs de radiofréquence de GB/T 11313.4-2007. Partie : Connecteurs coaxiaux de R.F. avec le diamètre intérieur du conducteur externe 16mm (0,63 dedans) avec l'accouplement de vis - ohms de l'impédance caractéristique 50 (type 7-16)

Connecteurs de radiofréquence de GB/T 11313.16-2015. Partie 16 : Connecteurs coaxiaux de R.F. avec le diamètre intérieur du conducteur externe 7mm (0.276in) avec l'accouplement de vis - impédance caractéristique 50Ω (75Ω) (type N)

Caractéristiques du produit

Bas VSWR, basse perte par insertion et basse intermodulation ;

Facilité d'installation, bonne scellant la représentation et la catégorie élevée de protection ;

Principalement utilisé pour la connexion électrique et mécanique de la radiofréquence et des câbles coaxiaux de liaison perméables.

Paramètres techniques

• Type de produit		Type N	Type DIN
  Paramètres structurels
  Contact central	Goupille centrale	Laiton argenté	Laiton argenté
  	Cric central	Bronze plaqué argenté de bidon	Bronze plaqué argenté de bidon
  Isolateur		PTFE	PTFE
  Shell		laiton plaqué par alliage	laiton plaqué par alliage
  Partie de scellage		Le caoutchouc de silicone	Le caoutchouc de silicone
  Propriétés électriques
  Impédance caractéristique		50Ω	50Ω
  Perte par insertion	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Résistance de contact	Conducteur intérieur	≤0.80mΩ	≤0.40mΩ
  	Conducteur externe	≤0.25mΩ	≤0.20mΩ
  Résistance d'isolation		≥5000mΩ	≥10000mΩ
  Tension de tenue (minimum)		2.5KV	4.0KV
  Tension locale (maximum)		1.4KV	2.7KV
  Intermodulation de troisième ordre (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Propriétés mécaniques
  Force de conservation d'indicateur d'essai		≥0.56N	≥6N
  Couple d'accouplement	Couple normal	0.7~1.1Nm	20~28Nm
  	Résistance du couple	≥1.7Nm	≥30Nm
  Résistance mécanique		500 fois	500 fois
  Température ambiante		-65~+160℃	-65~+160℃
