isolation perméable de PE de communication mobile des câbles 5G de 9.00mm rayonnant le câble coaxial

Câble perméable pour la communication mobile 5G

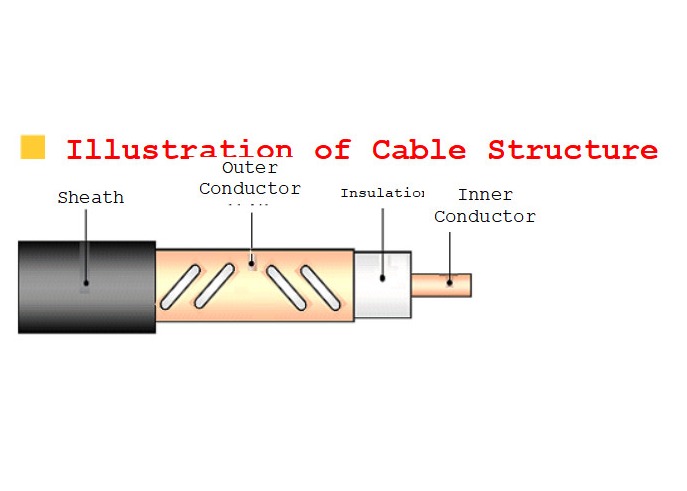

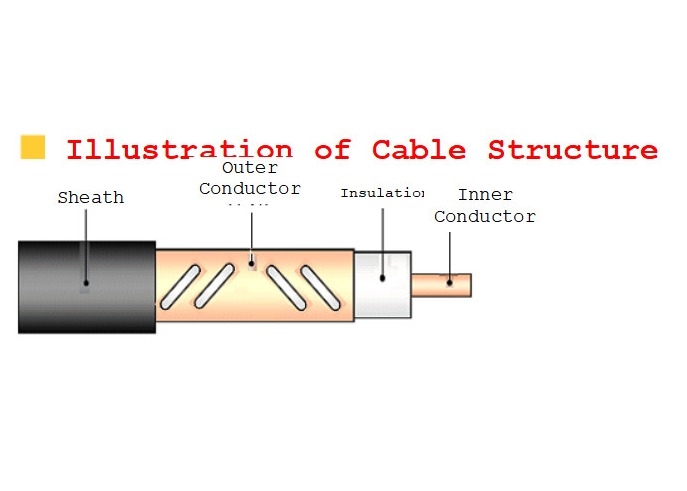

• Paramètres structurels

  Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
  HLRCTCY (Z) - 50-22G (7/8")	Tube de cuivre lisse	9.00mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	24.00mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	27.80mm
  HLRCTCY (Z) - 50-32G (1-1/4")	Tube de cuivre ondulé de spirale	13.90mm			34.00mm		38.00mm


• Propriétés mécaniques et environnementales

  Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  HLRCTCY (Z) - 50-22G (7/8")	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-32G (1-1/4")	400mm	500mm	2000N


• Propriétés électriques

  Modèle de produit		HLRCTCY (Z) - 50-22G (7/8")	HLRCTCY (Z) - 50-32G (1-1/4")
  			1	2
  Impédance caractéristique moyenne (Ω)		50±2
  Débit de transmission		90%
  Capacité (pF/m)		76
  Résistance diélectrique (V, C.C, 1min)		10000	10000
  Résistance d'isolation minimum (MΩ·kilomètre)		10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)		8000	10000
  Atténuation longitudinale dB/100m ±5%,℃ 20	700MHz	3,8	2,5	—
  	800MHz	4,0	2,7	—
  	900MHz	4,2	3,1	—
  	1800MHz	6,6	4,5	4,8
  	1900MHz	6,8	4,8	5,1
  	2000MHz	7,1	5,3	5,5
  	2200MHz	7,8	5,6	5,9
  	2400MHz	8,5	6,1	6,3
  	2600MHz	9,3	6,6	6,8
  	2700MHz	10,0	6,9	7,1
  	3300MHz	12,2	8,8	9,0
  	3400MHz	13,6	9,1	9,4
  	3500MHz	14,3	10,1	10,5
  	3600MHz	15,1	10,8	11,2
  	3700MHz	15,9	12,1	12,5
  Perte d'accouplement dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
