Système de signal perméable de transit de rail de câble de 1 pouce 17.40mm LCX

Câble perméable pour le système de signal de transit de rail

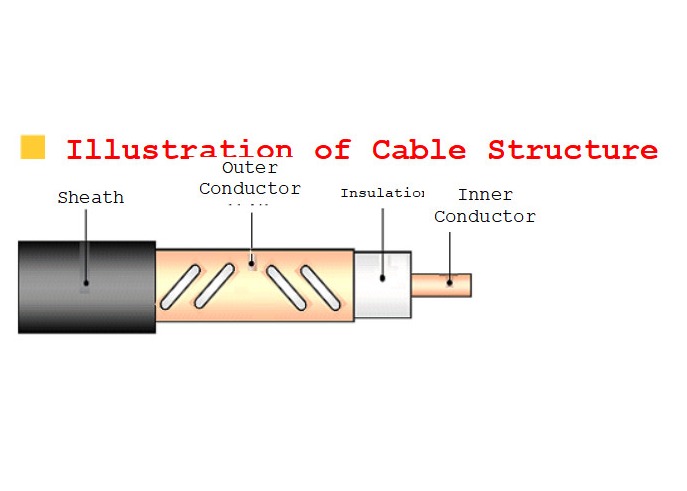

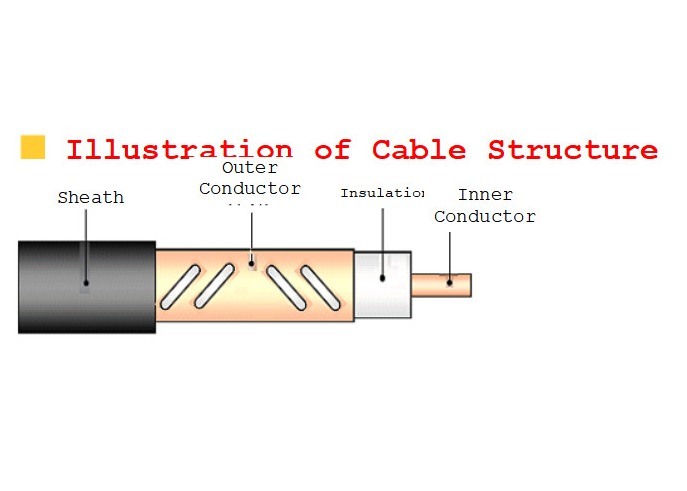

• Paramètres structurels

  Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
  HLRCTCY (Z) - 50-32E (1-1/4")	Tube de cuivre lisse	13.10mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	34.00mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	38.00mm
  HLRHTCY (Z) - 50-42E (1-5/8")	Tube de cuivre ondulé de spirale	17.40mm			44.00mm		49.00mm

  Propriétés mécaniques et environnementales

  Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  HLRCTCY (Z) - 50-32E (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42E (1-5/8")	500mm	700mm	2500N

  Propriétés électriques

  Modèle de produit		HLRCTCY (Z) - 50-32E (1-1/4")		HLRHTCY (Z) - 50-42E (1-5/8")
  		1	2	1	2
  Impédance caractéristique moyenne (Ω)		50±2
  Débit de transmission		90%
  Capacité (pF/m)		76
  Résistance diélectrique (V, C.C, 1min)		10000		15000
  Résistance d'isolation minimum (MΩ·kilomètre)		10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)		10000		10000
  Atténuation longitudinale dB/100m ±5%,℃ 20	800MHz	-	2,7	-	2,2
  	1800MHz	4,9	5,0	3,8	4,2
  Perte d'accouplement dB±5dB 95%, 2m	800MHz	-	78	-	70
  	1800MHz	72	72	68	68
  VSWR	800~900MHz	-	≤1.30	-	≤1.30
  	1780~1810MHz	≤1.30	≤1.30	≤1.30	≤1.30
