Détail Infomation

Nom de produit:

fil perméable

Applications:

Communication sans fil de sécurité publique

Certification:

RoHS

Modèle:

HLRHTCY (Z) - 50-42P

Surligner:

Le rail transitent le câble perméable

câble perméable de 2 pouces

Fil perméable de communication sans fil de sécurité publique

Description de produit

Fil perméable de câble de 2 pouces pour la communication sans fil de sécurité publique de transit de rail

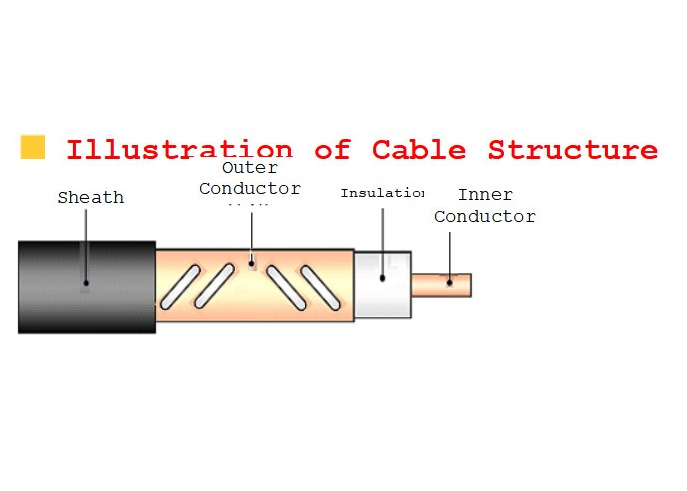

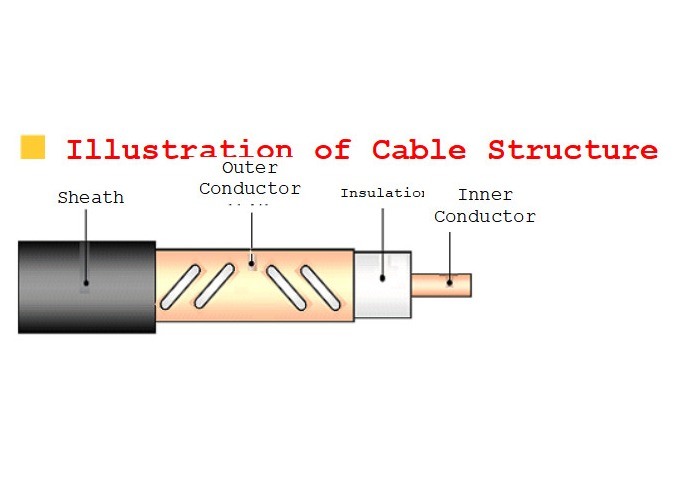

Paramètres structurels

Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
	Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
HLRCTCY (Z) - 50-32P (1-1/4")	Tube de cuivre lisse	13.10mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	34.00mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	38.00mm
HLRHTCY (Z) - 50-42P (1-5/8")	Tube de cuivre ondulé de spirale	17.40mm			44.00mm		49.00mm

Propriétés mécaniques et environnementales

Modèle de produit

Rayon de cintrage minimum pendant un seul temps

Rayon de cintrage minimum pendant des périodes multiples (15 fois)

Résistance de tension maximum

La température d'installation

La température fonctionnante

HLRCTCY (Z) - 50-32P

(1-1/4")

400mm

500mm

2000N

-55℃~+85℃

-40℃~+70℃

HLRHTCY (Z) - 50-42P

(1-5/8")

500mm

700mm

2500N

Propriétés électriques

Modèle de produit		HLRCTCY (Z) - 50-32P (1-1/4")		HLRHTCY (Z) - 50-42P (1-5/8")
		1	2	1	2
Impédance caractéristique moyenne (Ω)		50±2
Débit de transmission		90%
Capacité (pF/m)		76
Résistance diélectrique (V, C.C, 1min)		10000		15000
Résistance d'isolation minimum (MΩ·kilomètre)		10000
Essai d'étincelle de gaine (V, C.A., valeur efficace)		10000		10000
Atténuation longitudinale dB/100m ±5%,℃ 20	350MHz	2,0	1,9	1,5	1,4
	1400MHz	—	4,2	—	3,5
Perte d'accouplement dB±5dB 95%, 2m	350MHz	70	70	73	75
	1400MHz	—	75	—	70
VSWR	320~480MHz	≤1.30	≤1.30	≤1.30	≤1.30
	1350~1500MHz	—	≤1.30	—	≤1.30

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	ETERN
Certification:	RoHS

Quantité de commande min:	10PCS
Conditions de paiement:	T/T
