Cordes de correction de fibre optique

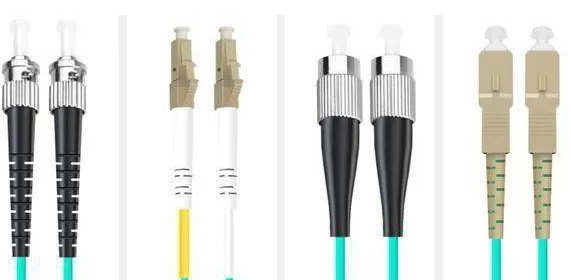

MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC/SM-FC/SM-SC
Connecteur de fibre optique du SM LC d'interactivité de corde de correction de LAN 1300nm haut
Des cordes de correction de fibre optique d'Etern sont employées pour les connexions entre les équipements et le câblage de fibre optique. Avec la couche protectrice épaisse, l'application générale a pu relier l'émetteur optique, le récepteur et les équipements terminaux, le système de communication optique, le réseau d'accès de fibre, la transmission de données et le LAN.
Les cordes de correction de fibre optique sont la part importante de composants passifs qui peuvent relier de divers équipements et activités de système. Utilisant les cordes de correction et le cadre de distribution de fibre, l'interchanger et le coffret d'extrémité coopérativement contrôleront et maintiendront le réseau de transmission optique entier de fibre plus flexible et efficace.
Applications
1. Pièce de télécommunication, FTTH, LAN, capteur optique de fibre, équipements de fibre optique de système de communication, de connexion et de transmission, défense nationale
2. Réseau TV par câble, réseau de télécommunication, réseau optique de fibre d'ordinateur, et équipement d'essai optique
3. Dispositifs d'intégration élevés, le matériel de transmission de précision, QSFP, câblage de centre de traitement des données, connexion 40G/100G/&10G/40G
Caractéristiques
1. Basse perte par insertion, répétabilité élevée
2. Perte de rendement élevé, interactivité élevée
3. De forte stabilité vers des changements de température
4. Bonne résistance de tension
Spécification de performances
Connecteurs conventionnels (comme LC/SC/FC) : (Dimension physique)
| Paramètres |
Φ1.25pin |
Φ2.5pin |
| Fibre concave ou projection de fibre (X) |
-100~+50nm |
-100~+50nm |
| Type rayon de PC/UPC de courbure de fin (R) |
7mm≤R≤25mm |
10mm≤R≤25mm |
| Type rayon de RPA de courbure de fin (R) |
5mm≤R≤12mm |
5mm≤R≤15mm |
| Compensation de sommet |
0~50μm |
0~50μm |
| Angle de RPA (°) |
8±0.3 |
8±0.3 |
Représentation optique
| Type de fibre optique |
Mode unitaire |
À plusieurs modes de fonctionnement |
| Type de connecteur |
PC |
RPA |
PC |
| Perte par insertion (DB) |
≤0.3 |
| Perte de retour (DB) |
≥50 |
≥55 |
≥40 |
| Longévité (DB) |
≤0.2 se relier de 500 fois |
| Temp de opération. (℃) |
-20 - +70 |
| Longueur d'onde de essai (nanomètre) |
1310/1550 |
850/1300 |
