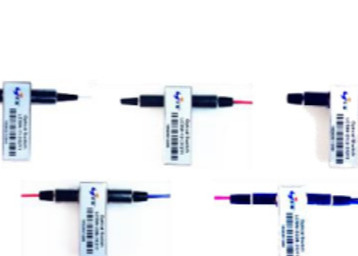

Commutateur de fibre optique d'ETERN 1X1 se verrouillant pour la protection de réseau et de système

Caractéristiques :

1. Basse perte par insertion et entretien croisé

2. Gamme de longueurs d'onde fonctionnante large

3. Bidirectionnel

Applications :

1. Protection et restauration de réseau

2. Blocage de la Manche

3. Intégration de module et de système

4. Instrumentation

5. OADM configurable

commutateur du réseau 1X1 avec l'entraînement gauche optique de la fibre 1310nm 3V

Des commutateurs fibreoptiques d'ETERN sont conçus basés sur le principe optique de réfraction qui réduit la sensibilité de position de pièce mobile. Il comporte l'excellente représentation mécanique et optique et unifie la configuration différente de commutateur de 1x1, 1x2, 2x2 le by-pass, 2x2, double 1x2, le double 2x2 by-pass, double 2x2 sur le paquet compact semblable. Les produits sont Telcordia GR-1073-CORE ont qualifié, et des plaintes de RoHS

Spécification de performances :

	Paramètre	Unités	Unimodal		À plusieurs modes de fonctionnement
	Longueur d'onde fonctionnante	nanomètre	1290~1330 et/ou 1525~1610		850 ou 850&1310
	1x1, 1x2, double 1x2	DB		≤ 0,8
	2x2B			≤ 0,9
Perte par insertion^1,2	2x2			≤ 1,0
	Double 2x2B			≤ 1,0
	Double 2x2			≤ 1,2
	Renvoyez la perte^1,2	DB	≥ 45		≥ 30
	Perte dépendante de polarisation	DB	≤ 0,1
	Perte dépendante de longueur d'onde	DB	≤ 0,2		≤ 0,3
	Interférence	DB	≥ 55		≥ 30
	Répétabilité	DB		≤ ±0.02
	Temps de commutateur	Mme		≤ 8
	Longévité	périodes		≥ 107
	Tension de commutateur	Volts continu		2.7~3.3 ou 4.5~5.5
	Verrouillage			54~66@3V conduisant ou entraînement de 36~44@5V
Courant de commutateur		mA
	Non-verrouillage			39~47@3V conduisant ou entraînement de 25~31@5V
	Manipulation de puissance	mW		≥ 500
	Température de fonctionnement	°C		“- 5~+65
	Humidité d'opération	%RH		5~95
	Température de stockage	°C		-40~+85
	Humidité de stockage	%RH		5~95
	Type de fibre		Fibre de Corning SMF-28e		MMF 50/125 ou 62.5/125
	Type de tresse			fibre nue de 250mm ou tube lâche de 900mm
	1x1, 1x2, 2x2B, 2x2, double 2x2			26.0L X 11.0W X 8.2H
Dimension de paquet		millimètre
	Double 1x2, double 2x2B			26.0L X 11.0W X 8.2H	29.0L X 11.0W X 8.2H

Note : 1. mesuré sans connecteurs ; L'IL sera 0.3dB plus mauvais et RL sera 5dB s'abaisser avec des connecteurs

2. Mesuré avec la source optique de LED ou de VSCEL pour à plusieurs modes de fonctionnement

Dimensions mécaniques (unité : millimètre)

Définition électrique de goupilles :

Type

Chemin léger

Clavette

Moniteur

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Verrouillage

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

LA terre

FIN

OUVERT

1 - 3

1-4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

LA terre

V+

OUVERT

FIN

Non

- Se verrouillant

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

LA terre

FIN

OUVERT

1 - 3

1 - 4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

OUVERT

FIN

Diagramme de fonction

commutateur du réseau 1X1 avec l'entraînement gauche optique de la fibre 1310nm 3V 0

L'information de commande :

LCSW	-	□□□	-	□	□	□	□	□
Commutateur optique Type de commutateur				Longueur d'onde	Mode de commutateur	Type de fibre	Longueur de fibre	Connecteur
11= 1x1				1=1310nm	1=Latching	SM 1=250um	1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	SM 2=900um	2=1m	2=FC/UPC
by-pass 22B=2x2				3=1310&1550nm		3=250um 62.5/125	3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
By-pass de D22B=Dual 2x2				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify
