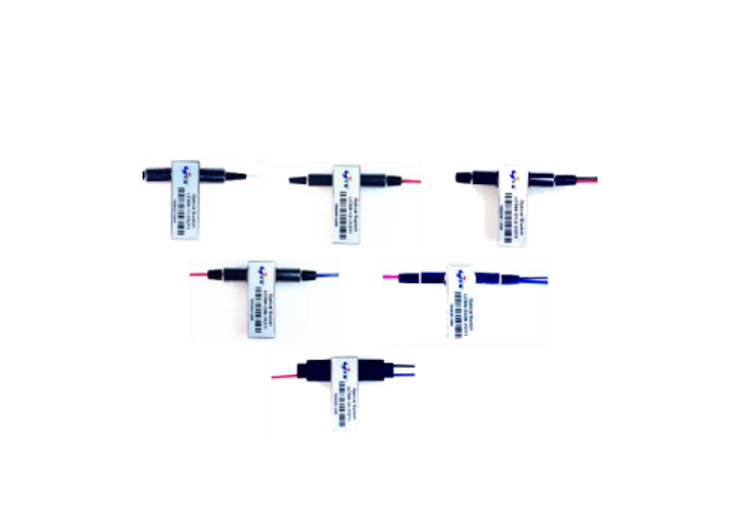

la fibre optique 1330nm commute la basse perte par insertion mini 1x4

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Informations de base
Lieu d'origine: La Chine
Nom de marque: Wuhan Etern Optoelectronics
Certification: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Numéro de modèle: Commutateur Fibre-optique mini 1X4, 1X8 d'ETERN
Prix: Negotiable
Conditions de paiement: L/C
meilleur prix Contactez
Détail Infomation
Caractéristique: Mini taille et temps court de commutateur Qualité: Basses perte par insertion et interférence
Représentation: Gamme de longueurs d'onde large d'opération Application: Moniteur de réseau/testingsystem à distance de fibre,
Type: Mini 1x4 Longueur d'onde fonctionnante: 1330nm
Surligner:

commutateurs 1330nm de fibre optique

,

bas commutateurs de fibre optique de perte par insertion

,

Mini commutateur 1x4 optique

Description de produit

Commutateur de fibre optique mini 1X4, 1X8-- Mini Size, temps court de commutateur et basse perte par insertion



Des commutateurs fibreoptiques d'ETERN sont conçus basés sur le principe optique de réfraction qui réduit la sensibilité de position de pièce mobile. Il représentation mécanique et optique featuresexcellent et unifier la configuration différente de commutateur de mini 1x4 et de mini 1x8 sur le même paquet compact. Les produits sont Telcordia GR-1073-CORE ont qualifié, et des plaintes de RoHS.



Caractéristiques Applications
Mini Size Système de moniteur de réseau
Temps court de commutateur Système d'essai à distance de fibre
Basse perte par insertion et entretien croisé Intégration de module et de système
Gamme de longueurs d'onde fonctionnante large Instrumentation



Spécification de performances

Paramètre Unités Unimodal
Longueur d'onde fonctionnante nanomètre 1290~1330 et/ou 1525~1610
Insertion Loss1 1x4 DB ≤ 1,0
1x8 ≤ 1,2
Retour Loss1 DB ≥ 45
Perte dépendante de polarisation DB ≤ 0,1
Perte dépendante de longueur d'onde DB ≤ 0,2
Interférence DB ≥ 60
Répétabilité DB ≤ ±0.05
Temps de commutateur Mme ≤ 15
Longévité périodes ≥ 107
Tension de commutateur Volts continu 2.7~3.3 ou 4.5~5.5
Courant de commutateur Verrouillage mA 54~66@3V conduisant ou entraînement de 36~44@5V
Manipulation de puissance mW ≤ 500
Température de fonctionnement °C -5~+65
Humidité d'opération %RH 5~95
Température de stockage °C -40~+85
Humidité de stockage %RH 5~95
Type de fibre   Fibre de Corning SMF-28e
Type de tresse   tube lâche de 900mm
Dimension de paquet millimètre 55.0L X 44.0W X 11.9H

Note : 1. mesuré sans connecteurs ; L'IL sera 0.3dB plus mauvais et RL sera 5dB s'abaisser avec des connecteurs



la fibre optique 1330nm commute la basse perte par insertion mini 1x4 0



Définition électrique de goupilles

Mini commutateur 1x4 Entrée de contrôle Sortie de statut Entrée commune
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ LA terre
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ LA terre LA terre LA terre V+ LA terre
Com-P2 0V V+ V+ 0V 0V V+ X X LA terre V+ LA terre LA terre V+ LA terre
Com-P3 0V V+ 0V V+ V+ 0V X X LA terre LA terre V+ LA terre V+ LA terre
Com-P4 0V V+ 0V V+ 0V V+ X X LA terre LA terre LA terre LA terre V+ LA terre
Mini commutateur 1x8 Entrée de contrôle Sortie de statut Entrée commune
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ LA terre
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ LA terre LA terre LA terre V+ LA terre
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ LA terre V+ LA terre LA terre V+ LA terre
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ LA terre LA terre V+ LA terre V+ LA terre
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ LA terre LA terre LA terre LA terre V+ LA terre
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ LA terre LA terre V+ V+ LA terre
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V LA terre V+ LA terre V+ V+ LA terre
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V LA terre LA terre V+ V+ V+ LA terre
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V LA terre LA terre LA terre V+ V+ LA terre



Diagramme de fonction

la fibre optique 1330nm commute la basse perte par insertion mini 1x4 1la fibre optique 1330nm commute la basse perte par insertion mini 1x4 2
