8 pouces câble perméable de 75 ohms pour le système de communication par radio de FM

Câble perméable pour la communication par radio de FM

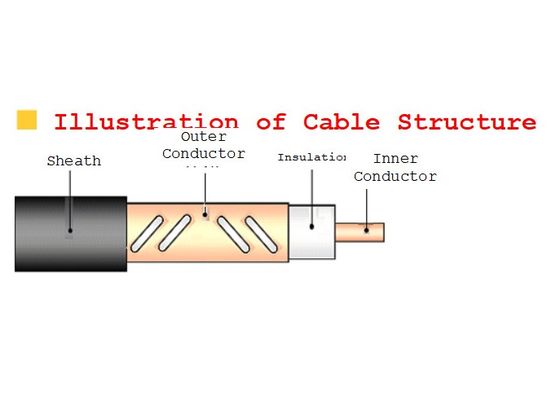

• Paramètres structurels

  Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
  HLRCACY (Z) - 50-12M (1/2 ")	Fil en aluminium plaqué de cuivre	4.80mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	13.50mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	15.80mm
  HLRCTCY (Z) - 50-22M (7/8")	Tube de cuivre lisse	9.00mm			24.00mm		27.80mm
  HLRCTCY (Z) - 50-32M (1-1/4")	Tube de cuivre lisse	13.10mm			34.00mm		38.00mm
  HLRHTCY (Z) - 50-42M (1-5/8")	Tube de cuivre ondulé de spirale	17.40mm			44.00mm		49.00mm

• Paramètres structurels mécaniques et propriétés environnementales

• Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  HLRCACY (Z) - 50-12M (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22M (7/8")	250mm	300mm	1300N
  HLRCTCY (Z) - 50-32M (1-1/4")	400mm	500mm	2000N
  HLRHTCY (Z) - 50-42M (1-5/8")	500mm	700mm	2500N


• Propriétés électriques

  Modèle de produit		HLRCACY (Z) - 50-12M (1/2 ")	HLRCTCY (Z) - 50-22M (7/8")	HLRCTCY (Z) - 50-32M (1-1/4")	HLRHTCY (Z) - 50-42M (1-5/8")
  Impédance caractéristique moyenne (Ω)		50±2
  Débit de transmission		90%
  Capacité (pF/m)		76
  Résistance diélectrique (V, C.C, 1min)		6000	10000	10000	15000
  Résistance d'isolation minimum (MΩ·kilomètre)		10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)		8000	8000	10000	10000
  Atténuation longitudinale dB/100m ±5% ℃ 20	75MHz	2,0	1,3	0,8	0,7
  	150MHz	2,4	1,9	1,2	1,0
  	350MHz	3,5	3,0	1,9	1,5
  Perte d'accouplement dB±5dB 95%, 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
