Câble perméable 13.10mm 34.00mm de communication par radio ferroviaire de train

Câble perméable 13.10mm 34.00mm de communication par radio ferroviaire de train

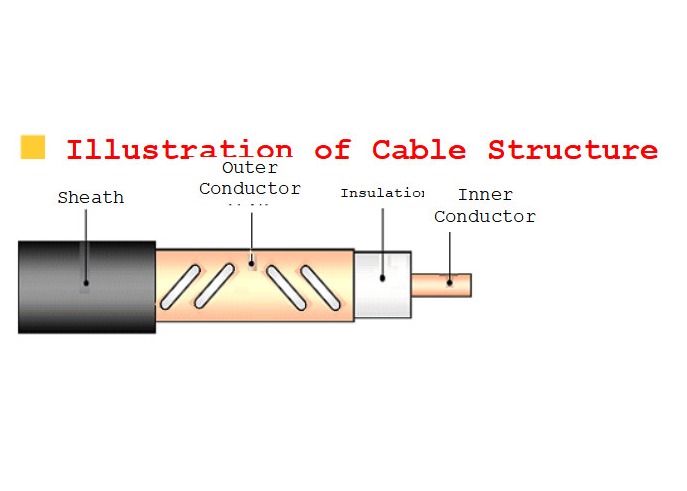

• Paramètres structurels

  Modèle de produit		Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  		Matériel	Diamètre		Matériel	Diamètre	Matériel	Diamètre
  WDZ-SLYWY-50-32	Ⅰ48	Tube de cuivre lisse	13.10mm	isolation Physique-de mousse de polyéthylène	Longitudinal de bord d'atterrissage de bande d'en cuivre de trou perforé enveloppé	34.00mm	Polyoléfine ignifuge sans halogène de basse fumée	38.00mm
  	Ⅰ47
  	Ⅰ46

• Paramètres structurels
• Propriétés mécaniques et environnementales

  Modèle de produit		Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  WDZ-SLYWY-50-32	Ⅰ48	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  	Ⅰ47
  	Ⅰ46


• Propriétés électriques

  Modèle de produit		WDZ-SLYWY-50-32
  		Ⅰ48	Ⅰ47	Ⅰ46
  Impédance caractéristique moyenne (Ω)		50±2
  Résistance diélectrique (V, C.C, 1min)		10000
  Résistance d'isolation minimum (MΩ·kilomètre)		10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)		10000
  Atténuation longitudinale dB/100m ±5%,℃ 20	455~461MHz	2,2	2,4	3,3
  	465~471MHz
  Perte d'accouplement dB±5dB 95%, 2m	455~461MHz	83	73	63
  	465~471MHz
  VSWR maximum	455~461MHz	≤1.30
  	465~471MHz	≤1.30
