100GHz 3 la couche mince gauche CWDM avec la basse perte par insertion

100GHz 3 Port Thin Film CWDM With Low Insertion Loss

100GHz 3 Port Thin Film CWDM With Low Insertion Loss

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	Wuhan ETERN Optoelectronics
Certification:	RoHS & Telcordia GR-1221-CORE
Numéro de modèle:	Port de TFF CWDM 3

Quantité de commande min:	10PCS
Prix:	Negotiable
Détails d'emballage:	paquet individuel
Conditions de paiement:	T/T
Capacité d'approvisionnement:	50k par mois

meilleur prix Contactez

Détail Infomation

Surligner:

3 la couche mince gauche CWDM

,

100GHz la couche mince CWDM

,

Bas dispositif de WDM de perte par insertion

Description de produit

100GHz 3-Port CWDM en couche mince avec la basse perte par insertion

de mini CWDM dispositifs de 3-port sont utilisés dans le module optique passif de WDM ; Ils peuvent multiplexeur démultiplexer le système différent de multiplexage par répartition en longueur d'onde de signal optique, et augmentent la capacité de vitesse et de communication de transmission de signal.

Caractéristique

▪Basse perte par insertion, bas PDL

▪Isolement élevé

▪Longueur d'onde fonctionnante large

▪Température de fonctionnement large

▪Fiabilité et stabilité élevées

▪Taille de petit paquet, structure compacte, et économie de l'espace

Application

▪Système de WDM

▪Réseaux de PON

▪Liens de CATV

Spécifications

	Paramètre		Unités	Valeur
	Longueur d'onde fonctionnante		nanomètre	1260~1670nm
				1540~1560
	Bande de transmission		nanomètre	1524~1544&1596~1625
				client spécifique
				1260~1360&1480~1500
	Bande de réflexion		nanomètre	1260~1500&1550~1581&1640~1670
				client spécifique
	Perte par insertion de bande de transmission		DB	≤0.6
	Perte par insertion de bande de réflexion		DB	≤0.4
	Isolement de transmission		DB	≥30
	Isolement de réflexion		DB	≥15
	Perte de retour		DB	≥50
	Directivité		DB	≥50
	Température de fonctionnement		℃	-40 à +85

Note : Mesuré avec des connecteurs ; L'IL sera 0.3dB plus mauvais et RL sera 5dB s'abaisser avec des connecteurs.

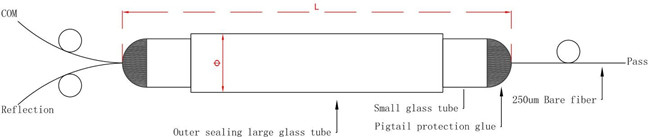

Dimensions mécaniques (unité : millimètre)

Module TFF CWDM passif Mux Demux 0 du port FWDM du réseau trois de campus

L'information de commande

FWDM -	□	□□-	□	□□	□

	Espacement	La Manche	Type de fibre	Longueur de fibre	Connecteur
FWDM	1=100GHz	C21=C21	SM 1=250um	00=Adapter	1=None
	2=200GHz	C22=C22	SM 2=900um	05=0.5m	2=FC/UPC
	C=CWDM	21=1221	SM de 3=2.0mm	10=1.0m	3=FC/APC
	X=Special	31=1331	SM de 4=3.0mm	15=1.5m	4=LC/UPC
		......		20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special
