Name: Mini Size AAWG 100GHz espaçant le démultiplexeur de multiplexeur de surface plane
Brand: Wuhan ETERN Optoelectronics
SKU: AAWG-1F36-C20-0302024-MDM
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (110 reviews)
ISBN: 15414297

Détail Infomation

Espacement de la Manche:	100Ghz	No. de canaux:	16/32/40/44/48
type:	À couvercle plat	Perte par insertion:	5.0dB (type.)/5.5dB (maximum)
PDL:	≤0.5dB	PMD:	≤0.5ps
largeur de bande 1dB:	≥0.4nm	largeur de bande 3dB:	≥0.6nm
Surligner:	Démultiplexeur de multiplexeur de surface plane , Multiplexeur d'AAWG , 100GHz espaçant le multiplexeur de surface plane

Description de produit

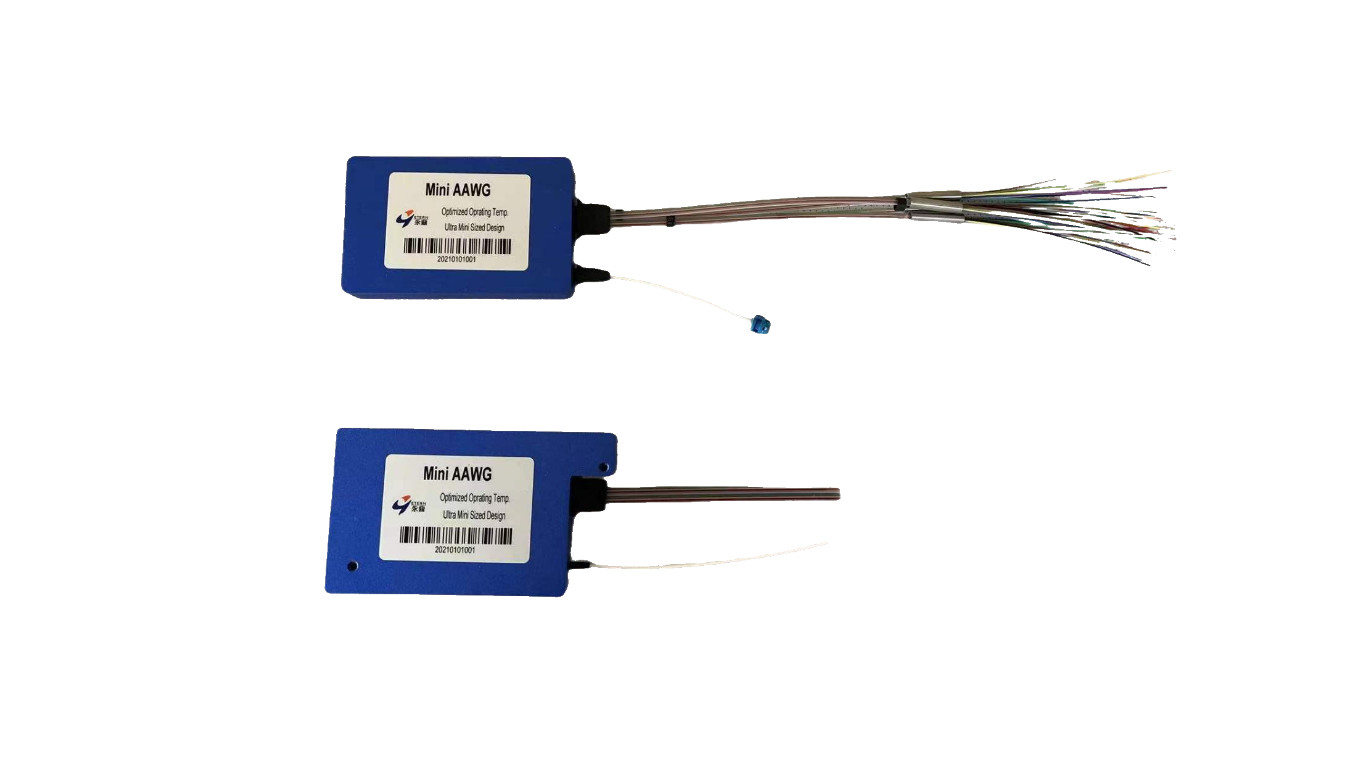

Mini Size AAWG, 100GHz espaçant, multiplexeur à couvercle plat/démultiplexeur

Caractéristiques (PN : AAWG-1F36-C20-0302024-MDM)

Paramètres		Unité	Valeur
Nombre de la Manche			36
Espacement de la Manche		Gigahertz	100
Longueur d'onde centrale		nanomètre	1538,186 \| 1561,419
Fréquence de la Manche		THz	192,0 ~195,5
Bande passante de référence		nanomètre	±0.1
Perte par insertion		DB	≤5.5
Uniformité de perte par insertion		DB	≤1.5
Ondulation de bande passante		DB	≤0.5
Largeur de bande	@1dB	nanomètre	≥ 0,4
	@3dB		≥ 0,6
Isolement	Canaux adjacents	DB	≥25
	Canaux non adjacents		≥30
Interférence totale		DB	≥21
PDL		DB	≤0.5
PMD		picoseconde	≤0.5
Perte de retour		DB	≥40
Dispersion chromatique		ps/nm	±20
Température de fonctionnement		℃	-5 à +65
Température de stockage		℃	-40 à +85

Liste de la Manche

La Manche	Fréquence (THz)	Longueur d'onde (nanomètre)
C20	192	1561,419
C21	192,1	1560,606
C22	192,2	1559,794
C23	192,3	1558,983
C24	192,4	1558,173
C25	192,5	1557,363
C26	192,6	1556,555
C27	192,7	1555,747
C28	192,8	1554,940
C29	192,9	1554,134
C30	193	1553,329
C31	193,1	1552,524
C32	193,2	1551,721
C33	193,3	1550,918
C34	193,4	1550,116
C35	193,5	1549,315
C36	193,6	1548,515
C37	193,7	1547,715
C38	193,8	1546,917
C39	193,9	1546,119
C40	194	1545,322
C41	194,1	1544,526
C42	194,2	1543,730
C43	194,3	1542,936
C44	194,4	1542,142
C45	194,5	1541,349
C46	194,6	1540,557
C-47	194,7	1539,766
C48	194,8	1538,976
C49	194,9	1538,186
C50	195	1537,397
C51	195,1	1536,609
C52	195,2	1535,822
C53	195,3	1535,036
C54	195,4	1534,250
C55	195,5	1533,465

Type de tresse et de connecteur/longueur

Paramètre		Caractéristiques	Unité
Type de fibre		SMF-28e avec la fibre lâche du tube 600um (TBD)
Longueur de fibre	Fibre commune	300 (TBD)	millimètre
	Fibre de ruban	200 (TBD)	millimètre
	Sortance	200 (TBD)	millimètre
Adaptateurs optiques (tout le port)		LC/UPC

Schéma les dessins 1 mécaniques (unité : millimètre)

Mini Size AAWG 100GHz espaçant le démultiplexeur de multiplexeur de surface plane 0

Mini Size AAWG 100GHz espaçant le démultiplexeur de multiplexeur de surface plane 1

Sortance du schéma 2 (TBD)

Mini Size AAWG 100GHz espaçant le démultiplexeur de multiplexeur de surface plane 2

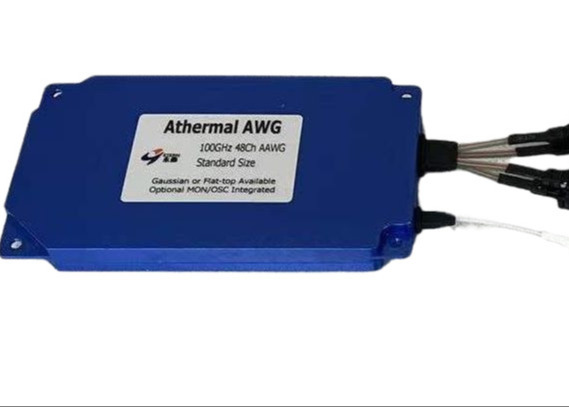

ETERN a rangé la grille de guide d'ondes (A.W.G.) est un dispositif rentable et performant de DWDM Mux/Demux fonctionnant sur l'espacement de canal 100GHz grille de C et de bande L à UIT, sans n'importe quel courant électrique requis. Etern AAWG offre la basse perte par insertion, l'excellent isolement de canal, la facilité de la fibre manipulant, et la fiabilité à long terme dans un paquet compact. Les produits sont plainte de Telcordia GR-1221-CORE et GR-1209-CORE qualifiés, et de RoHS.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	Wuhan ETERN Optoelectronics
Certification:	RoHS; GR-1221-CORE
Numéro de modèle:	AAWG-1F36-C20-0302024-MDM

Quantité de commande min:	2pcs
Prix:	Negotiable
Détails d'emballage:	paquet individuel
Conditions de paiement:	T/T
Capacité d'approvisionnement:	50k par mois
