Détail Infomation

Canaux:	80 canaux	Espacement de la Manche:	100 gigahertz
Perte d'insertion (type.):	4.0dB	largeur de bande 1dB:	≥0.2
largeur de bande 3dB:	≥0.4	Température de fonctionnement:	-40 à +85
Surligner:	Multiplexeur d'A.W.G. de GR-1209-CORE , Multiplexeur d'A.W.G. de 80 canaux , WDM 100GHZ dans la fibre optique

Description de produit

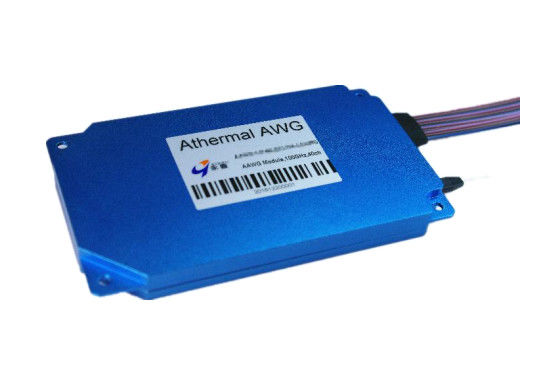

100GHZ ESPAÇANT AAWG GAUSSIEN IL MULTIPLEXEUR/DÉMULTIPLEXEUR

Caractéristiques :

1. Conception athermale sur la chaîne de température de fonctionnement

2. Dimension compacte

3. De forte stabilité et fiabilité

4. Basse perte par insertion, isolement élevé

Description :

80 WDM du multiplexeur 100GHZ d'A.W.G. de canaux dans la fibre optique

ETERN a rangé la grille de guide d'ondes (A.W.G.) est un dispositif rentable et performant de DWDM Mux/Demux fonctionnant sur l'espacement de canal 100GHz grille de C et de bande L à UIT, sans n'importe quel courant électrique requis.

Etern AAWG offre la basse perte par insertion, l'excellent isolement de canal, la facilité de la fibre manipulant, et la fiabilité à long terme dans un paquet compact. Les produits sont plainte de Telcordia GR-1221-CORE et GR-1209-CORE qualifiés, et de RoHS.

Applications :

1. Transmission de WDM

2. Métro et réseau long-courrier

Spécifications :

Paramètre		Unités	Valeur
Canaux			40/44/48
Espacement de la Manche		Gigahertz	100
Bande passante de référence		Gigahertz	±12.5
Exactitude de longueur d'onde		P.M.	±50
Perte par insertion¹	Type.	DB	4,0
	Maximum.		4,5
Uniformité de perte par insertion		DB	≤1.5
Perte dépendante de polarisation (PDL)		DB	≤0.5
largeur de bande 1dB		nanomètre	≥0.2
largeur de bande 3dB		nanomètre	≥0.4
Isolement à canal adjacent		DB	≥25
Isolement non adjacent de la Manche		DB	≥30
Interférence totale		DB	≥22
Perte de retour		DB	≥40
Dispersion chromatique (CD)		ps/nm	-20 \| +20
Dispersion de mode de polarisation (PMD)		picoseconde	≤0.5
Température de fonctionnement		℃	-40 à +85
Température de stockage		℃	-40 à +85

Note : 1. examiné avec des connecteurs.

L'information de commande :

A.W.G. athermal

Espacement

Type

Nombre de ch

Ch commencé

Longueur de fibre

Connecteur

Application

Paquet

Terrain communal

Ruban

Sortance

AAWG

1=100GHz

F=Flat-Top

16=16ch

C21=C21

00=Adaptor

1=None

M=Mux

M=Module

G=Gaussian

32=32ch

C215=C21.5

05=0.5m 05=0.5m 05=0.5m

2=FC/UPC

D=Demux

R=Rack

40=40ch

......

10=1.0m 10=1.0m 10=1.0m

3=FC/APC

MD=Mux et Demux

44=44ch

15=1.5m 15=1.5m 15=1.5m

4=LC/UPC

48=48ch

20=2.0m 20=2.0m 20=2.0m

5=LC/APC

......

6=SC/UPC

7=SC/APC

X=Special

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	Wuhan ETERN Optoelectronics
Certification:	GR-1221-CORE,GR-1209-CORE,RoHS
Numéro de modèle:	AAWG-1G-XX-C21-0505054-MDM

Quantité de commande min:	2PCS
Prix:	Negotiable
Détails d'emballage:	Carton
Conditions de paiement:	T/T
Capacité d'approvisionnement:	la Manche 150K par mois
