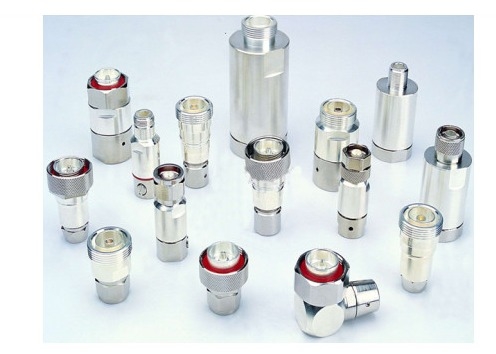

Type connecteur coaxial de l'ohm rf des câbles équipés de N rf 75

Type connecteur coaxial de l'ohm rf des câbles équipés de N rf 75

• Normes mises en application
• Connecteurs coaxiaux de la radiofréquence 50Ω de YD/T 1967-2018 pour la communication mobile
• Adaptateurs coaxiaux de la radiofréquence 50Ω de YD/T 3354-2018 pour la communication mobile
• Connecteurs de radiofréquence de GB/T 11313.1-2013. Partie : Spécifications génériques. Conditions générales et méthodes de mesure
• Connecteurs de radiofréquence de GB/T 11313.4-2007. Partie : Connecteurs coaxiaux de R.F. avec le diamètre intérieur du conducteur externe 16mm (0,63 dedans) avec l'accouplement de vis - ohms de l'impédance caractéristique 50 (type 7-16)
• Connecteurs de radiofréquence de GB/T 11313.16-2015. Partie 16 : Connecteurs coaxiaux de R.F. avec le diamètre intérieur du conducteur externe 7mm (0.276in) avec l'accouplement de vis - impédance caractéristique 50Ω (75Ω) (type N)
  • Caractéristiques du produit
• Bas VSWR, basse perte par insertion, basse intermodulation et d'autres caractéristiques ;
• Facilité d'installation, bonne scellant la représentation et la protection élevée et imperméabilisant la catégorie ;
• Principalement utilisé pour la connexion de la radiofréquence et des câbles coaxiaux de liaison perméables ;

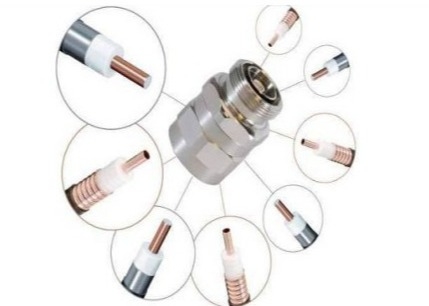

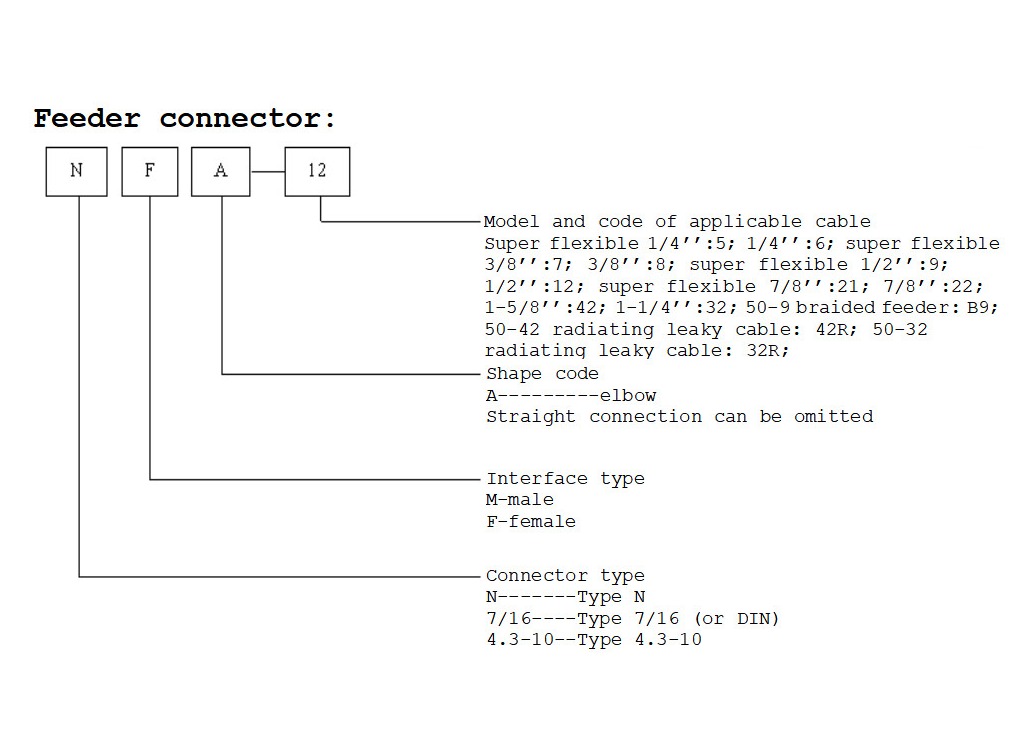

• Les connecteurs de conducteur sont principalement pour l'installation à l'extrémité de la radiofréquence et des câbles coaxiaux de liaison perméables ;

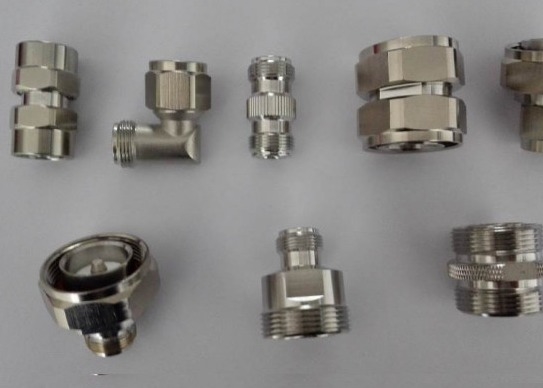

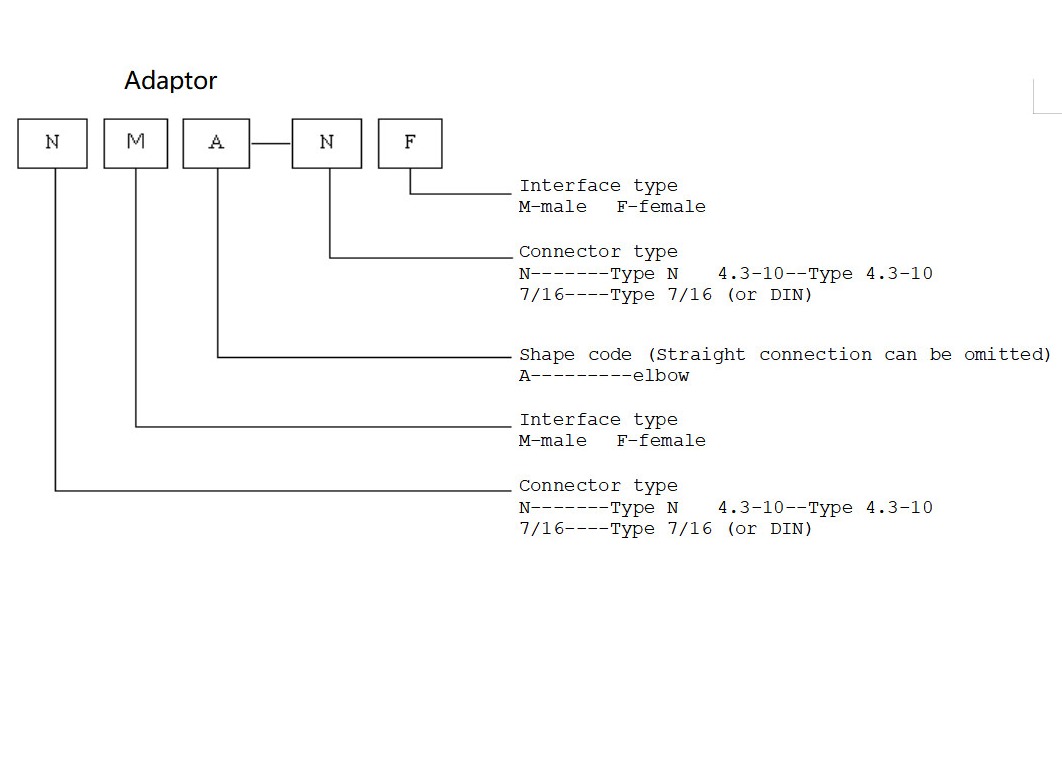

• Des adaptateurs sont principalement utilisés pour l'interconnexion entre différents genres ou la même sorte de connecteurs.
•
• Paramètre technique

  		Type N	Type DIN	Type 4.3-10
  Paramètres structurels
  Contact central	Goupille centrale	Laiton argenté	Laiton argenté	Laiton argenté
  	Cric central	Bronze plaqué argenté de bidon	Bronze plaqué argenté de bidon	Bronze plaqué argenté de bidon
  Isolateur		PTFE	PTFE	PTFE
  Shell		laiton plaqué par alliage	laiton plaqué par alliage	laiton plaqué par alliage
  Partie de scellage		Le caoutchouc de silicone	Le caoutchouc de silicone	Le caoutchouc de silicone
  Impédance caractéristique		50Ω	50Ω	50Ω
  Perte par insertion	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Résistance de contact	Conducteur intérieur	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Conducteur externe	≤0.25	≤0.20mΩ	≤0.60mΩ
  Résistance d'isolation		5000mΩ	≥10000mΩ	≥5000mΩ
  Tension de tenue (minimum)		2,5	4.0KV	2.5KV
  Tension locale (maximum)		1.4KV	2.7KV	1.4KV
  Intermodulation de troisième ordre (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Propriétés mécaniques
  Force de conservation d'indicateur d'essai		0.56N	≥6N	≥1.5N
  Couple d'accouplement	Couple normal	0.7~1.1Nm	20~28Nm	5~15Nm
  	Résistance du couple	≥1.7Nm	≥30Nm	≥18Nm
  Résistance mécanique		500 fois	500 fois	500 fois
  Température ambiante		-65~+160℃	-65~+160℃	-65~+160℃

•
