4 LWDM acheminent le module à plusieurs modes de fonctionnement 10KM que l'on peut brancher chaud 100GB de SFP

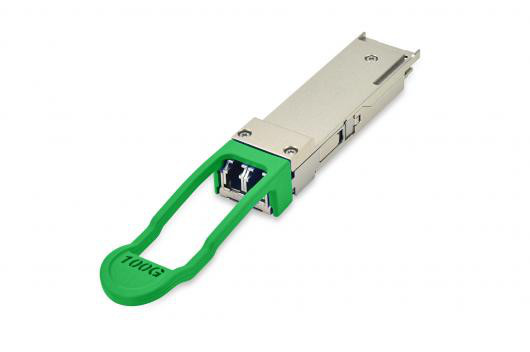

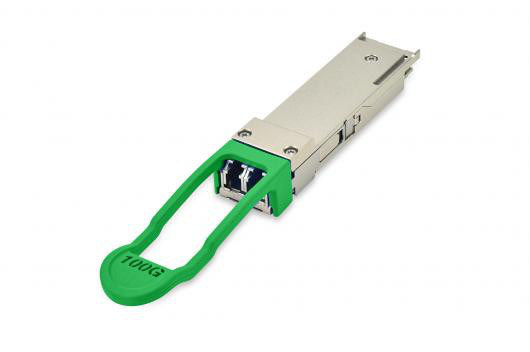

émetteur-récepteur 100Gbps-10KM-LWDM-SM-QSFP28 optique

Description :

Ce produit est un module de l'émetteur-récepteur 100Gb/s conçu pour des applications de télécommunication optique conformes à 100GBASE-LR4 de la norme d'IEEE P802.3ba et des conditions d'OTU4 4I1-9D1F définies dans les recommandations G.959.1/G.709 d'ITU-T et complète 39 (G.sup39). Le module convertit 4 canaux d'entrée des données 28Gb/s électriques en 4 canaux des signaux optiques de WDM de LAN et puis les multiplexe dans un simple canal pour la transmission 100Gb/s optique. Inverse du côté de récepteur, le module démultiplexe une entrée 100Gb/s optique dans 4 canaux des signaux optiques de WDM de LAN et puis les convertit en 4 canaux de sortie des données électriques.

Les longueurs d'onde centrales des 4 canaux de WDM de LAN sont 1295,56, 1300,05, 1304,58 et 1309,14 nanomètre comme membres de la grille de longueur d'onde de WDM de LAN définie dans IEEE 802.3ba. La haute performance ont refroidi des émetteurs de WDM DFB de LAN et les hauts récepteurs de PIN de sensibilité fournissent à la représentation supérieure pour des liens des applications jusqu'à 10km de l'Ethernet 100Gigabit et les conformes à l'interface optique les conditions 100GBASE-LR4 de la clause 88 d'IEEE802.3ba. Le produit est conçu avec le facteur de forme, connexion optique/électrique et l'interface diagnostique numérique selon l'accord multisource de QSFP+ (MSA). Il a été conçu pour rencontrer les conditions de fonctionnement externes les plus dures comprenant la température, l'humidité et l'interférence d'IEM.

Caractéristiques optiques :

L'information de commande :

Caractéristiques :

1. 4 modules duplex d'émetteur-récepteur de canaux

2. Débit de transmission jusqu'à 28Gbps par canal

3. 4 émetteur de refroidissement basé sur DFB de x 28Gb/s LAN-WDM

4. 4 canaux PIN ROSA

5. Circuits internes de CDR sur des canaux de récepteur et d'émetteur

6. Consommation de puissance faible <3>

7. Facteur de forme que l'on peut brancher chaud de QSFP

8. Jusqu'à la portée 10km pour G.652 SMF

9. Récipients duplex de LC

10. Température de carter fonctionnante 0°C à +70°C

11. tension d'alimentation électrique 3.3V

12. RoHS 6 conforme (sans plomb)

Applications :

1. IEEE 802.3ba 100GBASE LR4

2. OTN OTU4 et 100GE
