| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Wuhan ETERN Optoelectronics |
| Certification: | RoHS |
| Numéro de modèle: | AAWG-1F36-C20-0302024-MDM |
| Quantité de commande min: | 1PCS |
| Prix: | negotiable |
| Détails d'emballage: | Article simple |
| Conditions de paiement: | T/T |
| Mettre en évidence: | LC/UPC AAWG,100GHz espaçant la surface plane AAWG,Multiplexeur d'A.W.G. C20 |
||
|---|---|---|---|
Description

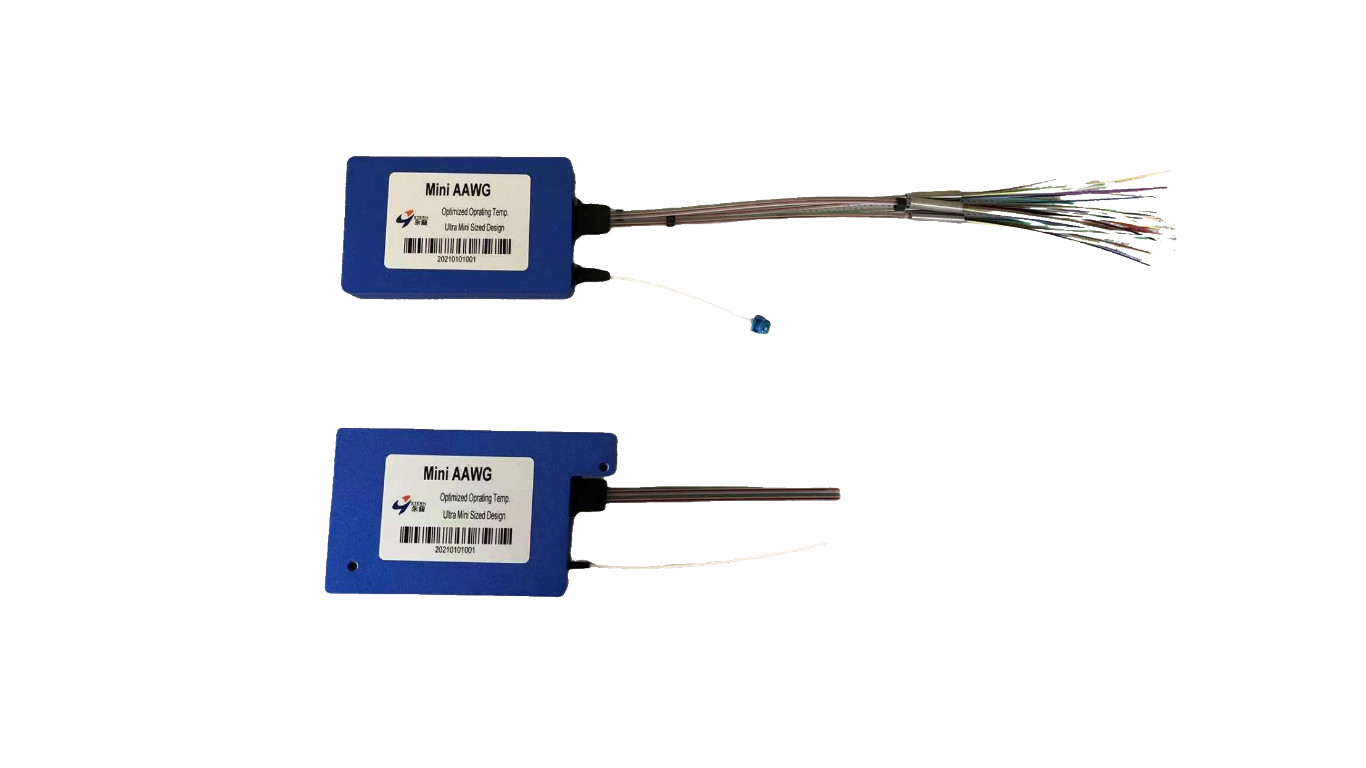

ETERN a rangé la grille de guide d'ondes (A.W.G.) est un dispositif rentable et performant de DWDM Mux/Demux fonctionnant sur l'espacement de canal 100GHz grille de C et de bande L à UIT, sans n'importe quel courant électrique requis.
Etern AAWG offre la basse perte par insertion, l'excellent isolement de canal, la facilité de la fibre manipulant, et la fiabilité à long terme dans un paquet compact. Les produits sont plainte de Telcordia GR-1221-CORE et GR-1209-CORE qualifiés, et de RoHS.
| Client PN | Fabrication PN | Code produit | Notes |
| AAWG-1F36-C20-0302024-MDM | AAWG, 100GHz espacement, à couvercle plat, 36ch, C20-C55, LC/UPC |
| Paramètres | Unité | Valeur | |
| Nombre de la Manche | 36 | ||
| Espacement de la Manche | Gigahertz | 100 | |
| Longueur d'onde centrale | nanomètre | 1538,186 | 1561,419 | |
| Fréquence de la Manche | THz | 192,0 ~195,5 | |
| Bande passante de référence | nanomètre | ±0.1 | |
| Perte par insertion | DB | ≤5.5 | |
| Uniformité de perte par insertion | DB | ≤1.5 | |
| Ondulation de bande passante | DB | ≤0.5 | |
| Largeur de bande | @1dB | nanomètre | ≥ 0,4 |
| @3dB | ≥ 0,6 | ||
| Isolement | Canaux adjacents | DB | ≥25 |
| Canaux non adjacents | ≥30 | ||
| Interférence totale | DB | ≥21 | |
| PDL | DB | ≤0.5 | |
| PMD | picoseconde | ≤0.5 | |
| Perte de retour | DB | ≥40 | |
| Dispersion chromatique | ps/nm | ±20 | |
| Température de fonctionnement | ℃ | -5 à +65 | |
| Température de stockage | ℃ | -40 à +85 | |
| Paramètre | Caractéristiques | Unité | |
| Type de fibre | SMF-28e avec la fibre lâche du tube 600um (TBD) | ||
| Longueur de fibre | Fibre commune | 300 (TBD) | millimètre |
| Fibre de ruban | 200 (TBD) | millimètre | |
| Sortance | 200 (TBD) | millimètre | |
| Adaptateurs optiques (tout le port) | LC/UPC | ||
