| Nom de produit: | câble d'isolation de pe | Caractéristiques: | Noyau 4 |
|---|---|---|---|
| Applications: | signaux analogues de transmission d'audio | Type: | HYAT |
| Mettre en évidence: | Câble de communication de noyau de HYAT 4,2.6mm câble de communication de 4 noyaux,Câble solide d'isolation de pe |
||

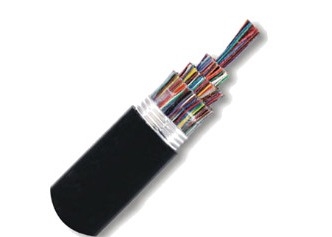

Câble de communication de noyau de HYA HYAT 4

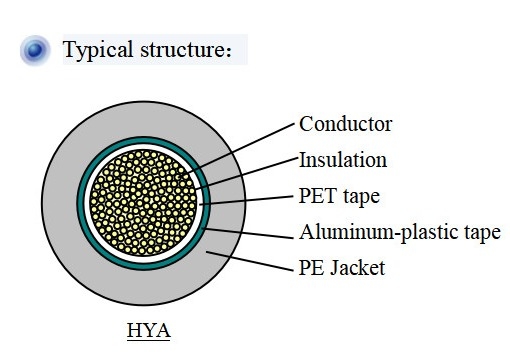

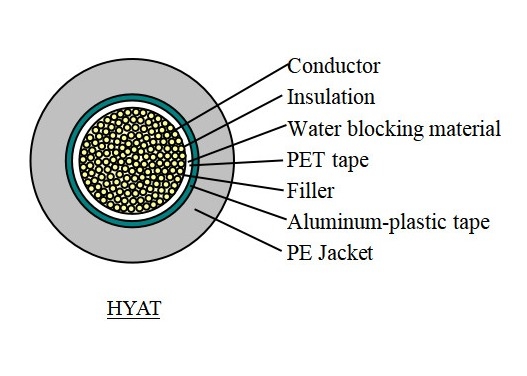

Paramètres structurels typiques
| Type |
Min. Thickness (millimètre) |
Câble OD (Φmm) |
HUMIDE (kg/km) |
Type |
Min. Thickness (millimètre) |
Câble OD (Φmm) |
HUMIDE (kg/km) |
Type |
| HYA | 5×2×0.4 | 1,4 | 10,0 | 50 | 5×2×0.6 | 1,4 | 12,0 | 80 |
| 2400×2×0.4 | 2,4 | 75,0 | 7500 | 800×2×0.6 | 2,2 | 70,5 | 5620 | |
| 5×2×0.5 | 1,4 | 11,0 | 60 | 5×2×0.7 | 1,4 | 13,0 | 90 | |
| 1600×2×0.5 | 2,4 | 78,5 | 7700 | 600×2×0.7 | 2,2 | 68,5 | 5690 | |
| HYAT | 5×2×0.4 | 1,4 | 10,5 | 60 | 5×2×0.6 | 1,4 | 12,5 | 100 |
| 2400×2×0.4 | 2,6 | 89,0 | 9780 | 800×2×0.6 | 2,4 | 81,0 | 7420 | |
| 5×2×0.5 | 1,4 | 11,5 | 80 | 5×2×0.7 | 1,4 | 13,5 | 120 | |
| 1600×2×0.5 | 2,6 | 90,0 | 10110 | 600×2×0.7 | 2,4 | 78,5 | 7510 |
| Non | Projet | Unité | Représentation |
| 1 |
C.C de conducteur Résistance +20℃ |
W/km |
Conducteur ODmm 0,4 0,5 0,6 0,7 Max 148,0 95,0 65,8 48,0 |
| 2 |
Résistance d'isolation C.C de +20℃ 100~500V |
MW.km |
Non rempli rempli MINUTE 10×103 3×103 |
| Non | Projet | Unité | Représentation |
| 1 | Conducteur Elongation | % |
0.4mm : ≥10 0.5mm : ≥15 0,6, 0.7mm≥20 |
| 2 | Trength de tension d'isolation | MPA |
≥16 |
| 3 | Élongation d'isolation | % | ≥300 |
D'autres :
| Projet | Contenu |
| Champ d'application | Utilisé pour transmettre les signaux analogues de l'audio, du 150kHz et ci-dessous, et des signaux numériques au-dessous de 2048kbt/s et ci-dessous. La température fonctionnante du câble est -30~+60℃, et la température ambiante n'est pas moins than-5℃. |
