Câble de communication d'en cuivre de HYAC

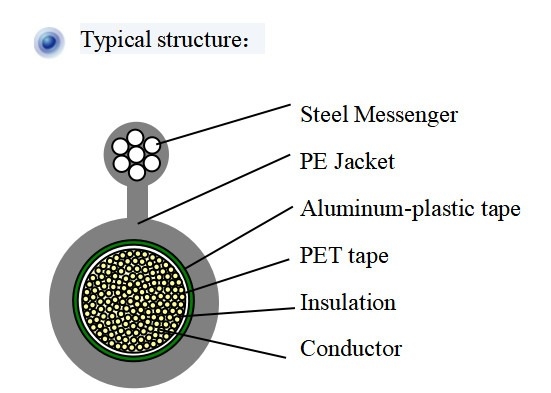

Câble de communication (HYAC)

• Messager en acier
• Conducteur de cuivre nu solide
• Isolation de PE
• Bande d'ANIMAL FAMILIER
• gaine collée de PE d'Aluminium-plastique

• Paramètres structurels typiques :

  Type	Min. Thickness (millimètre)	Câble OD (Φmm)	HUMIDE (kg/km)	Type	Min. Thickness (millimètre)	Câble OD (Φmm)	HUMIDE (kg/km)
  5×2×0.4	1,4	21,5	200	5×2×0.6	1,4	23,0	230
  300×2×0.4	1,6	44,5	1290	200×2×0.6	1,8	50,5	1760
  5×2×0.5	1,4	22,5	220	10×2×0.7	1,6	26,0	310
  300×2×0.5	1,6	50,0	1820	100×2×0.7	1,8	44,5	1280

• Représentation électrique

  Non	Projet	Unité	Représentation
  1	C.C de conducteur Résistance +20℃	W/km	ConductorOD millimètre 0,4 0,5 0,6 0,7 Max 148,0 95,0 65,8 48,0
  2	Résistance d'isolation C.C de +20℃ 100~500V	MW.km	≥10×103

  Performance environnementale

  Non	Projet	Unité	Représentation
  1	Conducteur Elongation	%	0.4mm : ≥10 0.5mm : ≥15 0,6, 0.7mm≥20
  2	Trength de tension d'isolation	MPA	≥16
  3	Élongation d'isolation	%	≥300

  D'autres :

  Projet	Contenu
  Champ d'application	Utilisé pour transmettre les signaux analogues de l'audio, du 150kHz et ci-dessous, et des signaux numériques au-dessous de 2048kbt/s et ci-dessous. La température fonctionnante du câble est -30~+60℃, et la température ambiante n'est pas moins than-5℃.
