| Nom de produit: | câble blindé extérieur | Caractéristiques: | Gaine collée en plastique en aluminium de PE |
|---|---|---|---|
| température ambiante: | >-5℃ | Type: | HYA53 HYAT53 |
| Mettre en évidence: | Isolation CAT LAN Cable de PE,HYA53 CAT LAN Cable,Câble HYAT53 blindé extérieur |
||

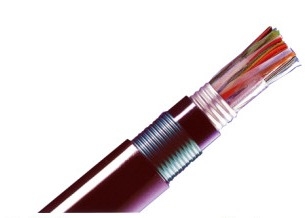

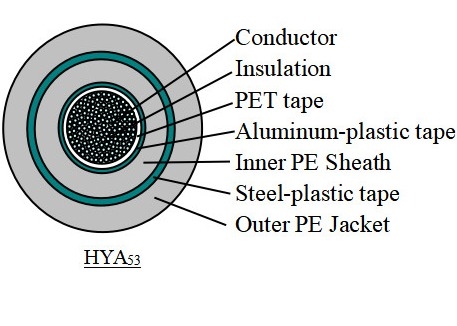

HYA53 CAT LAN Cable
Paramètres structurels typiques :
| Type |
Min. Thickness (millimètre) |
Câble OD (Φmm) |
HUMIDE (kg/km) |
Type |
Min. Thickness (millimètre) |
Câble OD (Φmm) |
HUMIDE (kg/km) |
Type |
| HYA53 | 5×2×0.4 | 1,6 | 15,0 | 230 | 5×2×0.5 | 1,6 | 15,5 | 250 |
| 600×2×0.4 | 2,3 | 47,0 | 2920 | 600×2×0.5 | 2,3 | 55,0 | 4140 | |

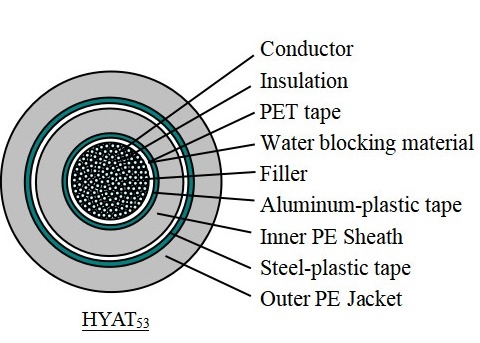

| HYAT53 | 5×2×0.4 | 1,6 | 15,6 | 160 | 5×2×0.6 | 1,6 | 17,4 | 210 |
| 1600×2×0.4 | 2,6 | 80,0 | 7430 | 900×2×0.6 | 2,7 | 89,7 | 9350 | |
| 5×2×0.5 | 1,6 | 16,6 | 190 | 5×2×0.7 | 1,6 | 18,2 | 240 | |
| 1200×2×0.5 | 2,7 | 85,6 | 8580 | 600×2×0.7 | 2,7 | 84,6 | 8390 |
| Non | Projet | Unité | Représentation |
| 1 |
C.C de conducteur Résistance +20℃ |
W/km |
Conducteur OD millimètre 0,4 0,5 Max 148,0 95,0 |
| 2 |
Résistance d'isolation C.C de +20℃ 100~500V |
MW.km |
Non rempli rempli MINUTE 10×103 3×103 |
| Non | Projet | Unité | Représentation |
| 1 | Conducteur Elongation | % |
0.4mm : ≥10 0.5mm : ≥15 |
| 2 | Trength de tension d'isolation | MPA |
≥16 |
| 3 | Élongation d'isolation | % | ≥300 |
| Projet | Contenu |
| Champ d'application | Utilisé pour transmettre les signaux analogues de l'audio, du 150kHz et ci-dessous, et des signaux numériques au-dessous de 2048kbt/s et ci-dessous. La température fonctionnante du câble est -30~+60℃, et la température ambiante n'est pas moins than-5℃. |
