Ohm flexible superbe HCAHY du câble coaxial de liaison 50 de tube ondulé

Ohm flexible superbe HCAHY du câble coaxial de liaison 50 de tube ondulé

• Normes mises en application
• Câble 1092-2013 - diélectrique de mousse de polyoléfine, conducteur externe, câble de télécommunication de YD/T coaxial de liaison de radiofréquence de 50 ohms pour la communication sans fil
• Câble 1119-2014 - diélectrique de polyéthylène et câble de télécommunication de YD/T coaxial de liaison de mousse de radiofréquence flexible superbe ondulée de tube pour la communication sans fil
• Câbles coaxiaux de communication de GB/T 17737.1-2013 – partie : Spécifications génériques - général, définitions et conditions
• Câble-partie coaxiale 9 de communication de 61196-9:2014 du CEI : Spécification intermédiaire pour les câbles flexibles de rf
• Essais de 60332-1-2:2015 du CEI sur les câbles électriques et à fibre optique dans des états du feu – partie 1-2 : L'essai pour la propagation de la flamme verticale pour un fil isolé simple ou la câble-procédure pour 1 kilowatt a prémélangé la flamme
• Mesure de 61034-2:2019 du CEI de la densité de fumée des câbles brûlant sous l'état-partie définie 2 : Procédure et conditions d'essais
• L'essai de 60754-1:2019 du CEI sur des gaz a évolué pendant la combustion des matériaux des câbles – la partie : Détermination du contenu de gaz d'acide d'halogène
• L'essai de 60754-2:2019 du CEI sur des gaz a évolué pendant la combustion des matériaux des câbles – la partie : Détermination de l'acidité (par la mesure de pH) et de la conductivité
  • Caractéristiques du produit
• Le câble coaxial de liaison flexible superbe de rf utilise le conducteur externe d'une structure ondulée en spirale, avec la grande profondeur de plissement et la flexibilité extrêmement élevée ;

• Il est principalement employé sous forme d'assemblée en machinant des applications.

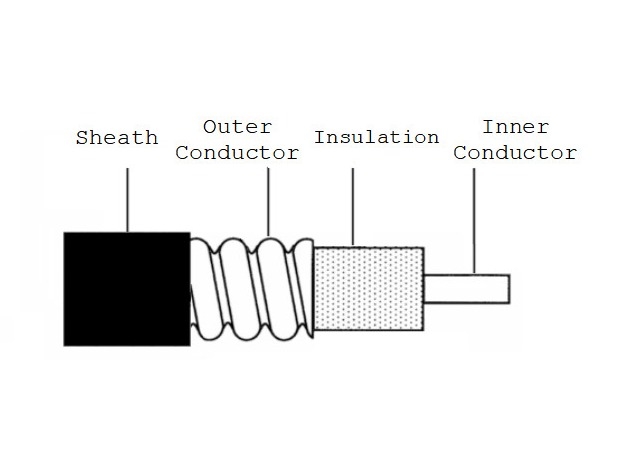

• Paramètres structurels

• Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Type	Diamètre		Type	Diamètre	Type	Diamètre
  HCAHY (Z) - 50-5 (1/4") flexible superbe	Fil en aluminium plaqué de cuivre	1.90mm	isolation Physique-de mousse de polyéthylène	Tube de cuivre ondulé de spirale	6.40mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	7.50mm
  HCAHY (Z) - 50-7 (3/8") flexible superbe	Fil en aluminium plaqué de cuivre	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (1/2 flexible superbe ")	Fil en aluminium plaqué de cuivre	3.55mm			12.00mm		13.30mm

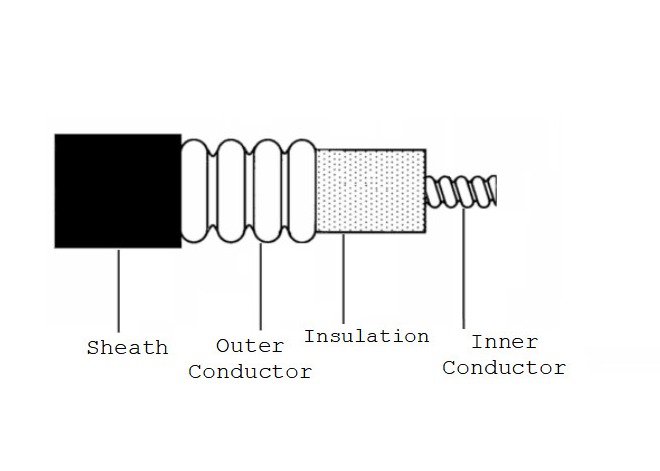

  HHTAY (Z) - 50-21 (7/8") flexible superbe	Tube de cuivre ondulé de spirale	9.40mm		Tube de cuivre ondulé de circulaire	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (1-1/4") flexible superbe	Tube de cuivre ondulé de spirale	13.60mm			35.80mm		38.50mm


• Propriétés mécaniques et environnementales

  Modèle de produit	Rayon de cintrage minimum pendant un seul temps	Rayon de cintrage minimum pendant des périodes multiples (15 fois)	Résistance de tension maximum	La température d'installation	La température fonctionnante
  HCAHY (Z) - 50-5 (1/4") flexible superbe	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (3/8") flexible superbe	15mm	50mm	950N
  HCAHY (Z) - 50-9 (1/2 flexible superbe ")	17mm	55mm	800N
  HHTAY (Z) - 50-21 (7/8") flexible superbe	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (1-1/4") flexible superbe	150mm	200mm	propriétés 1800NElectrical

• Propriétés électriques

  Modèle de produit			HCAHY (Z) - 50-5 (1/4") flexible superbe	HCAHY (Z) - 50-7 (3/8") flexible superbe	HCAHY (Z) - 50-9 (1/2 flexible superbe ")	HHTAY (Z) - 50-21 (7/8") flexible superbe	HHTAY (Z) - 50-31 (1-1/4") flexible superbe
  Impédance caractéristique moyenne (Ω)			50±2
  Débit de transmission (30~200MHz)			83%	82%	83%	88%	88%
  Capacité (pF/m)			77	76	76	76	76
  Résistance diélectrique (V, C.C, 1min)			2000	2500	2500	6000	10000
  Résistance d'isolation minimum (MΩ·kilomètre)			5000	5000	10000	10000	10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)			3000	3000	5000	8000	10000
  Affaiblissement linéique maximum (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  VSWR maximum	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
