Perte blanche flexible de câble coaxial de liaison de perte de HCTAY basse basse pour la communication sans fil

Câble coaxial de liaison ordinaire de rf

• Normes mises en application
• Câble 1092-2013 - diélectrique de mousse de polyoléfine, conducteur externe, câble de télécommunication de YD/T coaxial de liaison de radiofréquence de 50 ohms pour la communication sans fil
• Câbles coaxiaux de communication de GB/T 17737.1-2013 – partie : Spécifications génériques - général, définitions et conditions
• Câble-partie coaxiale 9 de communication de 61196-9:2014 du CEI : Spécification intermédiaire pour les câbles flexibles de rf
• Essais de 60332-1-2:2015 du CEI sur les câbles électriques et à fibre optique dans des états du feu – partie 1-2 : L'essai pour la propagation de la flamme verticale pour un fil isolé simple ou la câble-procédure pour 1 kilowatt a prémélangé la flamme
• Mesure de 61034-2:2019 du CEI de la densité de fumée des câbles brûlant sous l'état-partie définie 2 : Procédure et conditions d'essais
• L'essai de 60754-1:2019 du CEI sur des gaz a évolué pendant la combustion des matériaux des câbles – la partie : Détermination du contenu de gaz d'acide d'halogène
• L'essai de 60754-2:2019 du CEI sur des gaz a évolué pendant la combustion des matériaux des câbles – la partie : Détermination de l'acidité (par la mesure de pH) et de la conductivité
  • Caractéristiques du produit
• Le câble coaxial de liaison ordinaire de rf utilise le conducteur externe d'une structure ondulée circulaire, pour être avec une plus haute résistance mécanique et certaines propriétés de recourbement.
• Le câble coaxial de liaison ordinaire de rf a une représentation à obturation automatique plus élevée et une excellente résistance d'humidité.
•

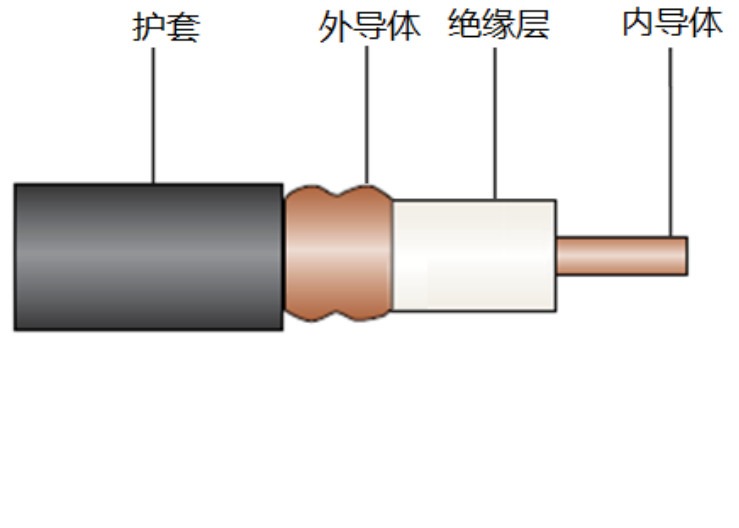

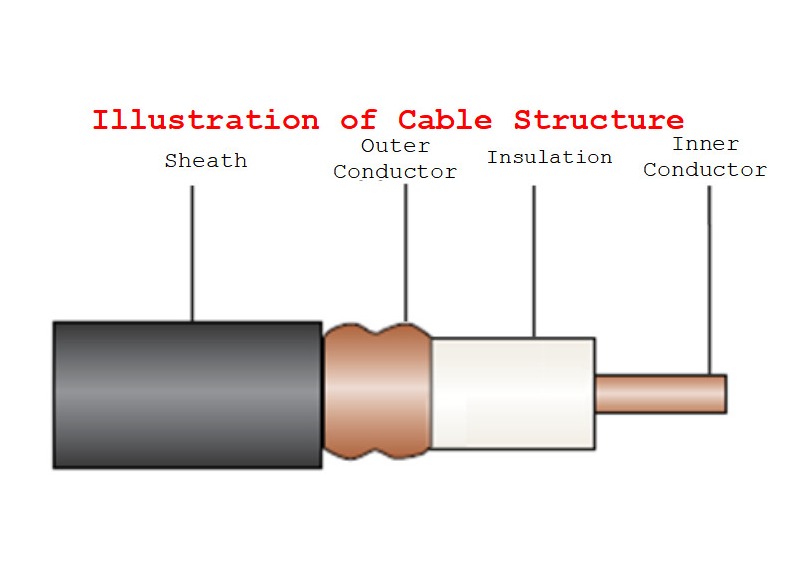

• Paramètres structurels

• Modèle de produit	Conducteur intérieur		Isolation	Conducteur externe		Gaine externe
  	Type	Diamètre		Type	Diamètre	Type	Diamètre
  HCAAY (Z) - 50-6 (1/4")	Fil en aluminium plaqué de cuivre	2.60mm	isolation Physique-de mousse de polyéthylène	Tube de cuivre ondulé de circulaire	7.70mm	Polyéthylène noir ou polyoléfine ignifuge sans halogène de basse fumée	8.80mm
  HCAAY (Z) - 50-8 (3/8")	Fil en aluminium plaqué de cuivre	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2 ")	Fil en aluminium plaqué de cuivre	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8")	Tube de cuivre lisse	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (Basse perte 7/8")	Tube de cuivre lisse	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4")	Tube de cuivre lisse	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8")	Tube de cuivre ondulé de spirale	17.40mm			46.50mm		49.50mm

Propriétés mécaniques et environnementales

Propriétés électriques

• Modèle de produit			HCAAY (Z) - 50-6 (1/4")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (1/2 ")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (Basse perte 7/8")	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Impédance caractéristique moyenne (Ω)			50±2
  Débit de transmission (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Capacité (pF/m)			77	76	76	76	76	76	76
  Résistance diélectrique (V, C.C, 1min)			2000	2500	6000	10000	10000	10000	15000
  Résistance d'isolation minimum (MΩ·kilomètre)			5000	5000	10000	10000	10000	10000	10000
  Essai d'étincelle de gaine (V, C.A., valeur efficace)			3000	5000	8000	8000	8000	10000	10000
  Affaiblissement linéique maximum (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  VSWR maximum	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
