| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Wuhan ETERN Optoelectronics |
| Certification: | RoHS |
| Numéro de modèle: | COMMUTATEUR FIBREOPTIQUE ULTRA-MINI 1X1/1X2/2X2BYPASS |
| Quantité de commande min: | 10PCS |
| Prix: | negotiable |
| Détails d'emballage: | boîte de boursouflure |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100k par mois |
| Caractéristique: | Gamme de longueurs d'onde fonctionnante large | Qualité: | Basses perte par insertion et Bas-interférence |
|---|---|---|---|
| Application: | Intégration de module et de système, instrumentation | Longueur d'onde fonctionnante: | 1290-1330nm |
| Certification: | RoHS complaint | Type: | by-pass 2X2 |
| Mettre en évidence: | Commutateur de fibre optique d'Ethernet de RoHS,Commutateur de fibre optique à plusieurs modes de fonctionnement d'Ethernet,Ultra-mini commutateur de noyau de fibre |
||

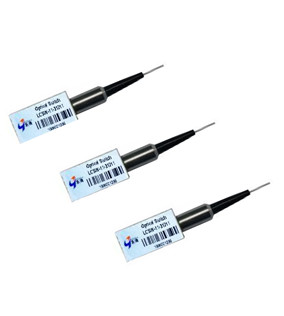

COMMUTATEUR FIBREOPTIQUE ULTRA-MINI 1X1/1X2/2X2BYPASS
Caractéristiques :
1. basse perte par insertion et entretien croisé
2. Gamme de longueurs d'onde fonctionnante large
3. Bidirectionnel
Applications :
1. Protection et restauration de réseau
2. Blocage de la Manche
3. Intégration de module et de système
4. Instrumentation
5. OADM configurable
Spécifications de performances :
| Paramètre | Unités | Unimodal | À plusieurs modes de fonctionnement | ||
|
Longueur d'onde fonctionnante 1x1, 1x2 Insertion Loss1, 2 2x2B |
nanomètre
DB |
1290~1330 et/ou 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 ou 850&1310 | |
| Renvoyez Loss1, perte dépendante de longueur d'onde dépendante de perte de la polarisation 2 | DB de DB de DB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Interférence Répétabilité |
DB DB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Temps de commutateur | Mme | ≤ 4 | |||
| Longévité | périodes | ≥ 107 | |||
| Tension de commutateur | Volts continu | 2.7~3.3 ou 4.5~5.5 | |||
|
Verrouillant 30~36@3V conduisant ou 20~24@5V conduisant le commutateur mA actuel Non-verrouillage de 42~51@3V conduisant ou entraînement de 28~34@5V |
|||||
|
Puissance manipulant l'humidité de stockage de température de stockage d'humidité d'opération de température de fonctionnement Type de fibre |
mW °C %RH °C %RH |
Fibre de Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 ou 62.5/125 |
||
| Type dimension de tresse de paquet |
millimètre |
fibre nue de 250mm ou tube lâche 27.0L X 10.4W X 7.2H de 900mm | |||
Note : 1. mesuré sans connecteurs ; L'IL sera 0.3dB plus mauvais et RL sera 5dB s'abaisser avec des connecteurs
2. mesuré avec la source optique de LED ou de VSCEL pour le type à plusieurs modes de fonctionnement
Dimensions mécaniques (unité : millimètre)
Définition électrique de goupilles
|
Type |
Chemin léger |
Clavette |
Moniteur |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Verrouillage |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
LA terre |
FIN |
OUVERT |
|
- |
1- 3 |
1- 4 |
LA terre |
V+ |
OUVERT |
FIN |
|
|
Non-verrouillage |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
LA terre |
FIN |
OUVERT |
|
- |
1- 3 |
1- 4 |
LA terre |
LA terre |
OUVERT |
FIN |
|
Diagramme de fonction
L'information de commande :
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
Commutateur optique Type de commutateur |
Longueur d'onde |
|
Mode de commutateur |
Type de fibre |
Longueur de fibre |
Connecteur |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
SM 1=250um |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
SM 2=900um |
2=1m |
2=FC/UPC |
|||
|
By-pass de M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
